在石油管道的連接方式中，焊接和螺紋連接都有廣泛的應用。雖然石油管道的焊接采用的是高自動化的焊接設備和技術，但是，焊接質量和效率還是會受到多種因素的影響，比如管道內徑和圓度、管道的材料特性、焊接設備的穩定性和操作人員的技術水平等等。拿管道內徑和圓度這個點來說，如果內徑和圓度不符合要求，就會導致焊接時管道變形或者焊接不牢固，從而影響管道的質量和性能。甚至即使管道內徑和圓度符合要求，也有可能因?yàn)楹附拥墓艿纼啥藞A度不一致而影響焊接效果。因此，在焊接前對石油管道內徑和圓度進行簡便快速的精確檢測非常有必要。

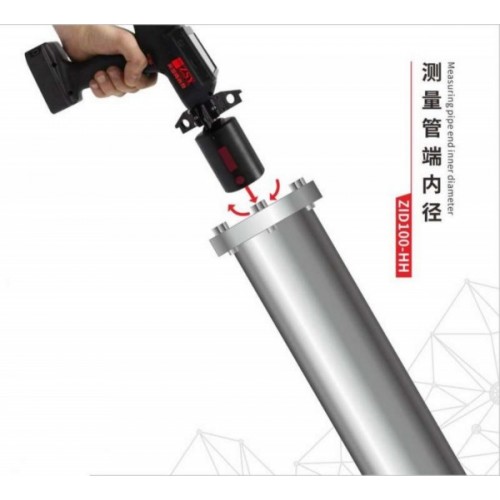

作為管道內徑無損檢測設備的領先者，英國真尚有推出了ZID100-HH系列手持式內徑測量?jī)x。ZID100-HH系列是內徑測量行業的革命性產品，專為需要靈活、便攜式內徑測量解決方案的應用而設計，能夠適應動態環境。設備利用激光三角反射傳感器的旋轉掃描原理，以極快的速度精確測量管道內徑。ZID100-HH系列結構緊湊、重量輕，測量范圍、精度和其他性能指標均可定制，可滿足項目的獨特需求。
為確保最佳性能，ZID100-HH系列手持式孔徑測量?jī)x配有激光掃描模塊、底座、可移動支架、數據線、充電器和校準環。可拆卸支架可確保在指定深度獲得一致、準確的ID信息，而校準環則用于儀器性能校準和驗證。手持式內徑測量?jī)x由鋰電池供電，一次充電可進行不少于1500次測量。無需外接設備，用戶只需接通電源，通過內置顯示屏進行設置，然后點擊測量按鈕即可進行檢測--這使其成為內徑測量領域簡單易用的解決方案。

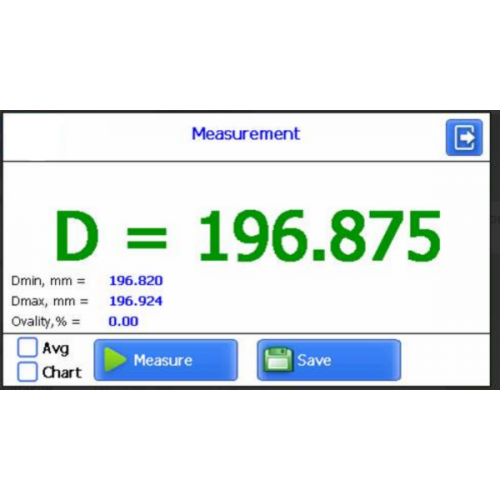

以ZID100-100-250-HH內徑測量?jī)x為例，設備可測定100至250毫米范圍內所有管道的內徑，保證驚人的±50um精度。它每轉可測量700個點，可在兩秒內完成孔徑測量，并提供輸出直徑值（最小值、最大值、平均值）、橢圓度和圓度。
