    正弦電氣助力多線切割設備高效穩定運行

    激光制造網 來源:正弦電氣2023-11-21 我要評論(0 )

    多線切割機是通過金屬絲的高速往復運動,將半導體等硬脆材料切割成眾多的薄片,可實現高精度、高速度、低損耗的切割。隨著光伏行業的快速發展,關于硅片的切割主要采用...

    多線切割機是通過金屬絲的高速往復運動,將半導體等硬脆材料切割成眾多的薄片,可實現高精度、高速度、低損耗的切割。隨著光伏行業的快速發展,關于硅片的切割主要采用多線切割技術。正弦電氣多線切割機解決方案,可以滿足高速、高精度、高性能等復雜機器要求,目前廣泛應用在磁性材料、晶體材料、貴重金屬、陶瓷及半導體材料等領域。


    01方案構成

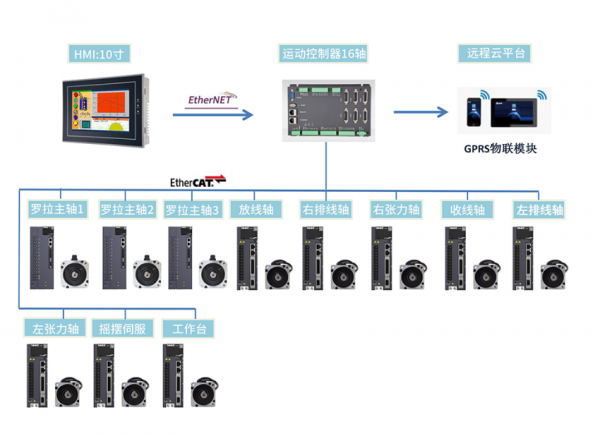

    正弦電氣多線切割機的伺服控制系統方案主要采用了正弦電氣EA300E系列伺服系統:

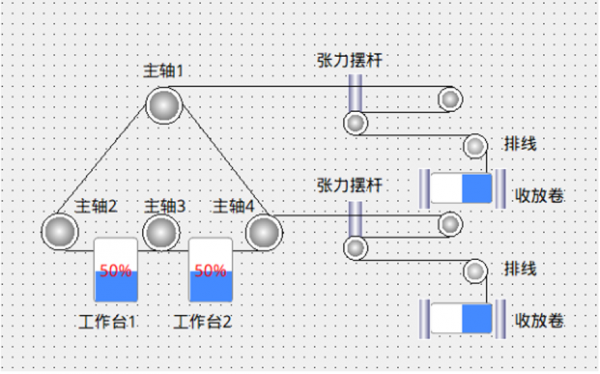

    0設備傳動圖

         主動軸通過轉矩反饋實現閉環同步控制;左右張力提供恒定的線網張力;收放卷通過收放金屬線完成高速切割動作;升降臺通過升降、橫移完成產品的切割。


    01
    主軸上纏繞多達幾百圈金屬線用于切割產品

    02
    張力擺桿提供恒定線網張力

    03
    收放卷電機實現高速切割時金屬線的收放動作

    04
    排線機構實現金屬線在收放卷上均勻排布及糾偏動作

    05
    工作臺升降進行產品切割,橫移可切割

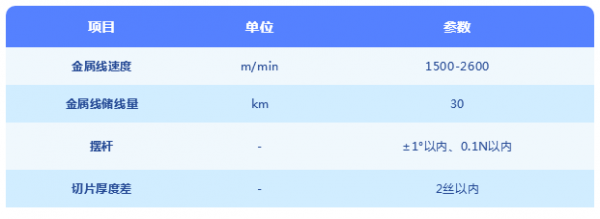

    03性能指標


    04方案優勢

    01
    切片數量大效率高。利用多線切割技術可一次成型幾百片甚至上千片相同規格的瓦形薄片,或其它復雜曲面薄片
    02
    產品精度高,損耗少
    03
    擺桿輸出扭矩恒定,金屬線張力穩定,擺桿角度抖動小±1°以內
    04
    排線運行穩定,能夠實現自動糾偏和換向功能
    05
    采用主軸直聯機構,主軸之間實現閉環同步控制,無需機構鏈接,動態響應高


    基于自主研發的核心技術,正弦電氣將持續推進多線切割技術在磁性材料、水晶、玻璃、太陽能硅片和硬質合金等硬脆性材料加工領域的產業化應用,為切割加工環節提供“切割裝備+切割工藝”的系統切割解決方案,助力客戶降低生產成本,提高生產效率,提升產品品質,讓企業實現從“制造”到“智造”的轉型升級。
