一.選型指南

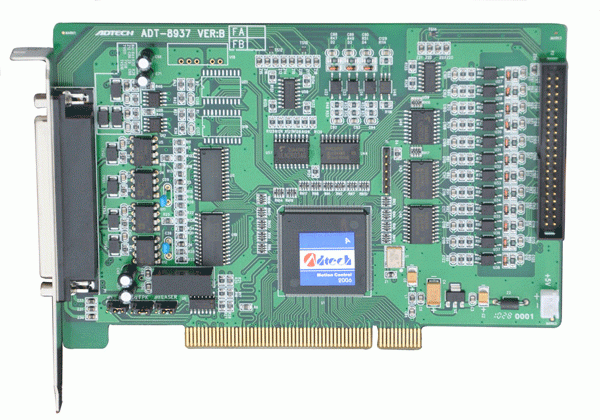

  ADT-8937 激光打標控制卡
二.產品配置

• 1.三軸電機控制，32位PCI總線，即插即用；
• 2.產品工作直接使用主板提供的5V 電源，板卡上的數字輸入輸出信號采用外部電源；
• 3.提供4 路模擬信號，其中兩路專用于振鏡控制，兩路擴展軸控制信號，可用于激光功率控制；
• 4.1路控制激光的開關信號，1路首脈沖抑制信號，1路ＰＷＭ信號；
• 5.9路通用數字輸出信號，22路數字輸入信號；
• 6.支持DOS、WINDOWS95/98/NT/2000/XP等操作系統，提供DOS、WINDOWS95/98/NT/2000/XP/WINCE開發庫，可用VC++、VB、BC++、LabVIEW、Delphi、C++Builder等進行軟件開發。


  A系統功能（無）
  B工業計算機 （無）
  C人機界面（無）
  D運動控制（無）
  E基本參數
  開關量輸入：
  通道：22（包含擴展），全部光耦隔離。
  輸入電壓：4.5-5.5V
  高電平>3.0V
  低電平<0.7V
  隔離電壓：2500V DC
  光耦輸入延時時間 不大于0.1mS
  脈沖輸出：
  通道：3軸脈沖，3軸方向
  最高脈沖頻率：1MHz
  輸出類型：5V差動輸出
  輸出方式：脈沖+方向 或 脈沖+脈沖
  開關量輸出：
  輸出通道：9路全部光耦隔離。
  輸出類型：NPN集電極開路5-24VDC，額定電流50mA單路最大電流可達100mA
  應用環境
  電源要求：DC5V（有主板PCI插槽提供）;
  功 耗：空載功耗<5W
  工作溫度：-10℃¬—50℃
  儲存溫度：-20℃¬—80℃
  工作濕度：20％¬—95%
  儲存濕度：0%¬—95%


應用案例

激光打標機
