    光學元件

    同軸監控光纖聚焦鏡

    星之球激光 來源:南京波長光電公司2011-08-03 我要評論(0 )

    同軸監控光纖聚焦鏡 一、產品功能與應用: 適用于帶發散角的光纖激光器,用作激光光束準直與聚焦,并能對聚焦面的工作情況進行實時監控。可應用于光纖切割機,作切割與...

    同軸監控光纖聚焦鏡

    一、產品功能與應用:
      適用于帶發散角的光纖激光器,用作激光光束準直與聚焦,并能對聚焦面的工作情況進行實時監控。可應用于光纖切割機,作切割與割縫觀測。

    二、產品工作原理:

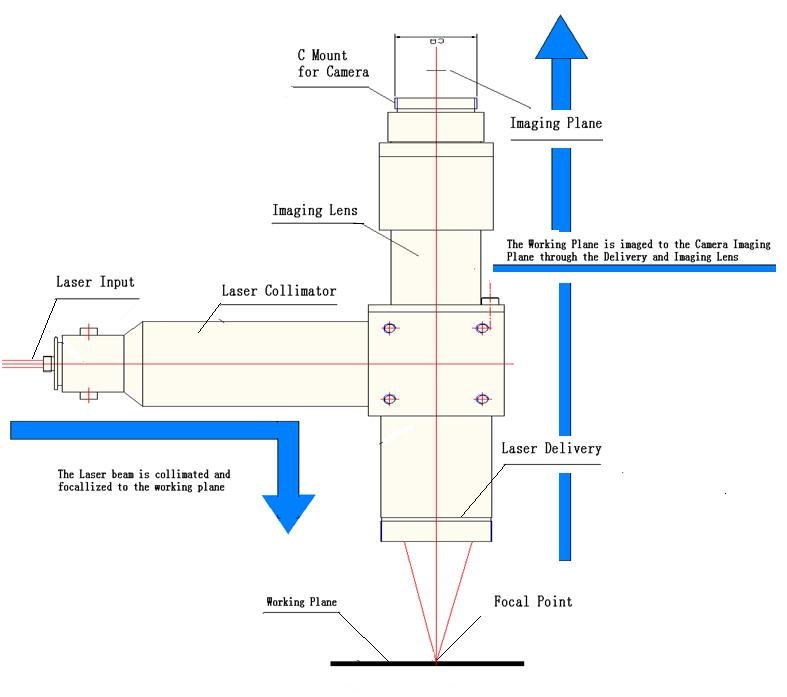

      本產品由準直鏡組、聚焦鏡組以及成像鏡組構成。如下圖所示:
    激光從入射端入射后,由準直鏡組準直,然后經聚焦鏡組聚焦至工作平面。工作平面通過聚焦鏡組與成像鏡組成像到成像面,并由相機接收。產品結構緊湊,穩定性高。


    三、產品數據表:

    入射激光數值孔徑

    0.175

    入射激光標準波長

    808nm

    光譜范圍

    790 – 820nm

    聚焦光斑

    70um

    后工作距規格

    60mm,80mm,100mm

    監控區域半徑

    7mm,6mm,4.5mm

    監控波段

    可見光
