    螺旋式排屑裝置

    星之球科技 來源:山東東方數控機床部件制2011-08-11 我要評論(0 )

    排屑器 螺旋式排屑裝置 本裝置通過減速機驅動帶有螺旋葉的旋轉軸推動物料向前(向后),集中在出料口,落入指定位置,該機結構緊湊,占用空間小,安裝使用方便,傳動環...

    排屑器

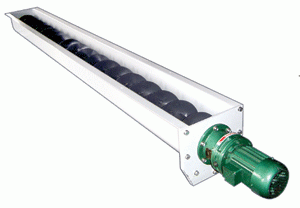

    螺旋式排屑裝置
       本裝置通過減速機驅動帶有螺旋葉的旋轉軸推動物料向前(向后),集中在出料口,落入指定位置,該機結構緊湊,占用空間小,安裝使用方便,傳動環節少,故障率極低,尤其適用于排屑空間狹小,其他排屑形式不易安裝的機床。
       主要有以下四種形式:1有旋轉軸,集屑槽;2有旋轉軸,無集屑槽;3無旋轉軸,有集屑槽;4無芯,無集屑槽,并可以與其他排屑裝置組合起來使用.

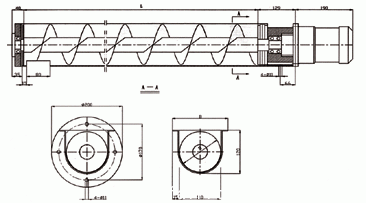

    工程圖



    型號

    Model

    葉片直徑Screw diameter 葉片節距width of step 排屑槽長度
    length of transpoort grove
    排屑槽寬度
    Width of transpoort grove
    排屑量capacity 電機功率power of motor
    80 80 72 500-4000 120 150 120 180 250
    100 100 100 500-5000 140 180 180 250 370
    120 120 122 500-6000 160 210 250 370 550
