TLG型鋼制拖鏈系列:


TLG 型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置 ( 允許不用支撐輪 ) 長度大 , 支撐板可依顧客需要制作 , 適用于工作母機 , 移動機械等 . 其彎曲半徑為 100 － 600mm 鏈板高度為 50 － 150mm, 可任意選用。
TLG 型鋼制拖鏈其使用行程最大為 40 米，適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。
拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為 5mm
鏈板的高度，也就是支撐板的高度，是由電纜最大直徑決定的，機床最大限度運轉時，如拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

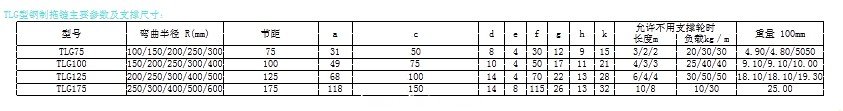

彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍。彎曲半徑可根據所給表格選擇100 －600mm ，行程小的可相應選擇較小的半徑。

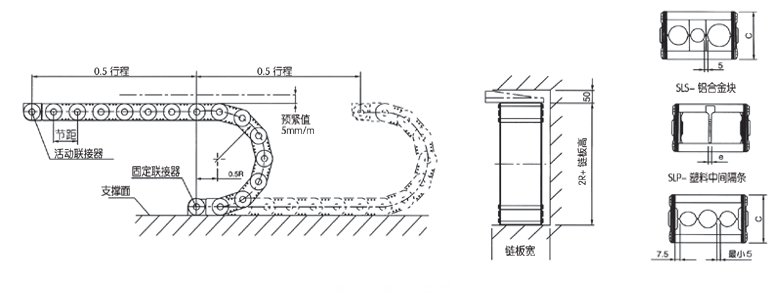

拖鏈的長度＝1／2行程＋4個彎曲半徑, 這只適用于當固定聯結是在行程的中點時.

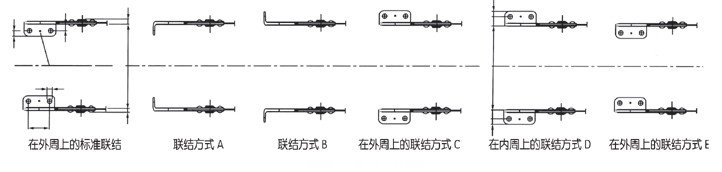

拖鏈的固定可根據機床位置情況選擇. 固定角鋼可放在外周或內周在拖鏈內或外部 , 一般情況聯結部分在拖鏈內 , 而向外周。

TLG型鋼制拖鏈:

TLG型的多種不同支撐板：

TLG 鋁合金型拖鏈與一般拖鏈不同，它可通過固定的鋁型材滿足不同要求的需要，支撐板寬或達 1000mm，在最高速度和行程速度下，拖鏈的內部分隔無懈可擊，并保證使電纜達到最佳保護。
 我們每二節鏈板提供一條支撐板。如每一節均需支撐板，請在訂貨時，訂銀色鋁合金護板的拖鏈。訂貨型號為 325525/625 。進一步的了解請參見下圖“銀色護板”。
TLG 鋁合金型是解決較大鋼鏈的唯一的解決辦法。支撐板可根據使用者的要求生產。牢固的結構，使支撐板寬度可達到 1200mm 。
TLG 型帶塑料隔條，可隨意移動調節位置，進行多種分隔，見右圖。如果電纜規格多，可選用此經濟的裝置。
