    導軌系統






    BK-方型固定端



 星之球科技 來源：上海導全自動化設備有限2011-08-19
我要評論(0 )

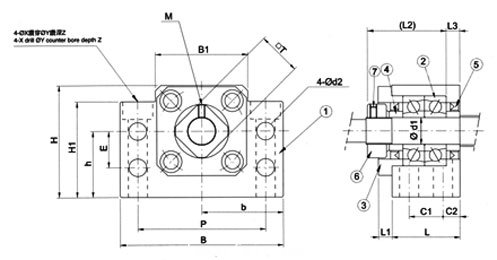

    BK-方型固定端 編號 名稱 個數 1 軸承座 1 2 軸承 1SET 3 壓蓋 1 4 間隔環 2 5 油封 2 6 固定螺帽 1 7 防松小螺栓(附銅墊片) 1 表面處理：BK型染黑 單位:MM 型號 軸徑 D...












            BK-方型固定端







































    編號




    名稱




    個數








    1




    軸承座




    1








    2




    軸承




    1SET








    3




    壓蓋




    1








    4




    間隔環




    2








    5




    油封




    2








    6




    固定螺帽




    1








    7




    防松小螺栓(附銅墊片)




    1



























    表面處理：BK型染黑 單位:MM







    型號




    軸徑

                                    D1




    B




    P




    B1




    C1




    C2




    b

                                    ±0.02




    H1




    h

                                    ±0.02






    H




    L




    L1




    L2




    L3




    d2




    E




    M




    4-X(貫穿)ØY沉孔深Z














    X




    Y




    Z








    BK-10




    10




    60




    46




    34




    13




    6




    30




    32.5




    22




    39




    25




    6




    29




    5




    5.5




    15




    M3




    6.6




    11




    5








    BK-12




    12




    60




    46




    35




    13




    6




    30




    32.5




    25




    43




    25




    6




    29




    5




    5.5




    18




    M3




    6.6




    11




    1.5








    BK-15




    15




    70




    54




    40




    15




    6




    35




    38




    28




    48




    27




    6




    32




    6




    5.5




    18




    M3




    6.6




    11




    6.5








    BK-17




    17




    86




    68




    50




    19




    8




    43




    55




    39




    64




    35




    9




    44




    7




    6.6




    28




    M4




    9




    14




    8.5








    BK-20




    20




    88




    70




    52




    19




    8




    44




    50




    34




    60




    35




    8




    43




    8




    6.6




    22




    M4




    9




    14




    8.5








    BK-25




    25




    106




    85




    64




    22




    10




    53




    70




    48




    80




    42




    12




    54




    9




    9




    33




    M5




    11




    17.5




    11








    BK-30




    30




    128




    102




    76




    23




    11




    64




    78




    51




    89




    45




    14




    61




    9




    11




    33




    M6




    14




    20




    13








    BK-35




    35




    140




    114




    88




    26




    12




    70




    79




    52




    96




    50




    14




    67




    12




    11




    35




    M8




    14




    20




    13








    BK-40




    40




    160




    130




    100




    33




    14




    80




    90




    60




    110




    61




    18




    76




    15




    14




    37




    M8




    18




    26




    17.5


























                        軸徑尺寸容許差









    尺寸區分(mm)




    h

                                    unit 0.001








    以上over




    以下less




    h








    6




    10




    -2

                                    -15








    10




    14




    -3

                                    -18








    14




    18








    18




    24




    -3

                                    -21

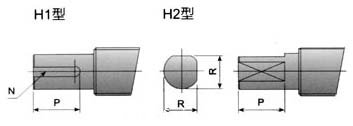

                        ■前端尺寸加工




























    型號


    BK型




    適用軸桿外徑


    D




    D1




    B




    E




    F




    M




    S




    倒角




    圓角半徑




    H1 鍵槽

                                    (寬×深×長)




    H2








    C1




    C2




    C3




    R1




    R2MAX




    N




    P




    R




    P








    BK-10




    φ12 φ14 φ15




    10




    8




    39




    15




    M10×1




    16




    0.5




    0.5




    0.5




    0.3




    0.6




    2×1.2




    11




    7.5




    11








    BK-12




    φ14 φ15 φ16 φ18




    12




    10




    39




    15




    M12×1




    14




    0.5




    0.5




    0.5




    0.3




    0.6




    3×1.8




    12




    9.5




    12








    BK-15




    φ18 φ20




    15




    12




    40




    20




    M15×1




    12




    0.5




    0.5




    0.5




    0.3




    0.6




    4×2.5




    16




    11.3




    16








    BK-17




    φ20 φ25




    17




    15




    53




    23




    M17×1




    17




    0.5




    0.5




    0.5




    0.3




    0.6




    5×3.0




    21




    14.3




    21








    BK-20




    φ25 φ28




    20




    16




    53




    25




    M20×1




    15




    0.5




    0.5




    0.5




    0.5




    0.6




    5×3.0




    21




    16




    21








    BK-25




    φ32 φ36




    25




    20




    65




    30




    M25×1.5




    18




    0.5




    0.7




    1.0




    0.5




    0.6




    6×3.5




    25




    19




    25








    BK-30




    φ36 φ40




    30




    25




    72




    38




    M30×1.5




    25




    0.5




    0.7




    1.0




    0.5




    1.0




    8×4.0




    32




    23.5




    32








    BK-35




    φ40 φ45 φ50




    35




    30




    83




    45




    M35×1.5




    28




    0.5




    1.0




    1.0




    0.5




    1.0




    8×4.0




    40




    28.5




    40








    BK-40




    φ50 φ55




    40




    35




    98




    50




    M40×1.5




    35




    0.5




    1.0




    1.0




    0.5




    1.0




    10×5.0




    45




    33




    45
