渦形透鏡

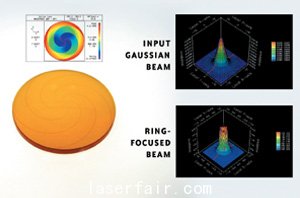

渦形透鏡的獨特之處在于，它在曲面上加工螺旋式的階梯結構。這種螺旋式結構可控制透射光束的相位。當在透鏡的曲面刻有螺旋式的階梯，它們可以產生一條中央沒有能量聚焦光束。也就是說，渦形透鏡產生了一個環焦。這條聚焦光束的另一個特性是，在傳播過程中其相位將發生螺旋狀變化，因此，該透鏡有時也被稱為螺旋透鏡。

在過去，這種透鏡是用衍射元件制成的。現在使用金剛石切削技術，我們可以精確地直接制作出一個能生成環焦的螺旋階梯或渦形透鏡。

任何可進行金剛石切削的材料均可用來制作渦形透鏡。適用于波長為 10.6µm的光束的材料包括硒化鋅和鍺。您還可以將這種表面放置在由銅或鋁等材料制成的反射鏡上。

• 提供一個獨特的光學表面，用來生成螺旋相位聚焦光束。
• 聚焦點的螺旋相位將生成環形模式的光束。
• 可以用在各種環焦應用中。
