0 引言

　　近年來隨著新材料技術的發展，特別是稀土永磁材料，磁性復合材料的出現，加之我國擁有世界上最大的高能量密度永磁材料(釹—鐵—硼)的儲量，使得永磁電機活躍在各個工業生產中。永磁同步電機（PMSM）是近幾年發展起來的一種新型的電機，具有轉子轉動慣量小、效率高、功率密度大、可靠性高的優點，因此十分適合應用于高性能伺服系統中，例如在數控機床等場合，永磁同步電動機正在逐步取代直流電機和感應電機。同時由于永磁同步電機無需激磁繞組，明顯地減小了體積，減輕了重量，降低了損耗，避免了電機發熱，從而提高了效率和功率因數，具有明顯的節能效果。

　　尤其在現代的PMSM 運動控制系統中，它比異步電動機更便于實現磁場定向控制，可以獲得與直流電動機一樣優良的轉矩控制特性，使控制系統具有十分優良的動、靜態特性。

1 永磁同步電機的種類和基本結構

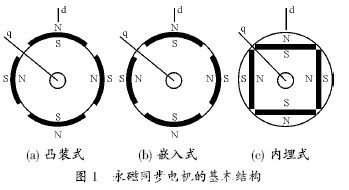

　　就轉子結構看，永磁同步電機分凸裝式、嵌入式和內埋式三種基本形式，如圖1 所示，前兩種又統稱為外裝式結構。凸裝式直軸磁阻與交軸磁阻相等，因此交、直軸電感相等，即Ld=Lq，表現為隱極性質；另外兩種結構，直軸磁阻大于交軸磁阻，因此Ld<Lq，表現為凸極電機的性質。值得注意的是，通過改變除凸裝式以外結構的永磁體磁化方向長度、極弧系數等結構尺寸，可以得到較大的直交軸電感比，從而提高電動機的轉矩輸出及弱磁擴速能力。

　　凸裝式結構簡單便宜，應用較多。這種結構中電機轉子直徑變得較小，從而導致電機的小慣量，故適用于伺服系統。然而在PMSM中小電感不總是有利，因為小電感將導致弱磁控制。在弱磁控制期間雖然電壓已經達到逆變器所能提供的最大值，但速度依然需要不斷上升。弱磁控制是通過增加反相直軸定子電流分量實現的，若電感很小，就只能通過很大的去磁電流和低負載實現弱磁。

　　嵌入式結構可增大漏磁鏈，因增大的交軸電感使電樞的反應增大，致使極角增大和轉矩降低。

　　內埋式電機雖然結構復雜、昂貴，但它具有高氣隙磁通密度，因此它產生的轉矩比凸裝式電機產生的轉矩大，且氣隙磁通易于正弦分布，從而降低齒槽轉矩效應。

2 永磁同步電動機的特點

　　與傳統異步電機相比，永磁同步電機具有以下特點。

　　1）高效率、高功率因數、節能用永磁體代替電勵磁，不需要無功勵磁電流，可以顯著提高功率因數。定、轉子同步，轉子鐵心沒有鐵耗，PMSM 的效率較電勵磁同步電機和異步電機要高。而且，PMSM 在25%耀120%額定負載范圍內均可以保持較高的功率因數和效率，使電機在輕載運行時的節能效果更為顯著，這樣，在長期的使用中可以大幅度地節省電能。

　　2）動態響應快速、轉速平穩PMSM 與異步電動機相比，具有較低的慣性，對于一定的電動機轉矩具有較快的響應，即轉矩/慣性比高。

　　3）體積小、重量輕隨著高性能永磁材料的不斷應用，PMSM 的功率密度大大提高，與同容量異步電機相比，其體積和重量有較大的減少。

　　4）應用范圍廣、可靠性高在醫療器械、化工、輕紡、儀器儀表等領域均獲得應用。與直流電動機和電勵磁同步電動機相比，永磁同步電動機沒有電刷，簡化了結構，提高了可靠性。

3 永磁同步電動機控制策略

　　永磁同步電機的調速主要通過改變供電電源的頻率來實現。目前常用的變頻調速方式有轉速閉環恒壓頻比控制（v/f）、轉差頻率控制、基于磁場定向的矢量控制（Vector Control）以及直接轉矩控制（Direct Torque Control）。

　　3.1 轉速閉環恒壓頻比控制

　　轉速閉環恒壓頻比控制是一種最常用的變頻調速控制方法。該方法是通過控制V/f恒定，使磁通保持不變，并以控制轉差頻率來控制電機的轉矩和轉速。這種控制方法低速帶載能力不強，須對定子壓降實行補償，因該控制方法只控制了電機的氣隙磁通，不能調節轉矩，故性能不高。但該方法由于實現簡單、穩定可靠，調速方便，所以在一些對動態性能要求不太高的場合，如對通風機、水泵等的控制，仍是首選的方法。

　　3.2 轉差頻率控制

　　轉差頻率控制的突出優點就在于頻率控制環節的輸入是轉差信號，而頻率信號是由轉差信號與實際轉速信號相加后得到的，這樣，在轉速變化過程中，實際頻率隨著實際轉速同步地上升或者下降。盡管轉差頻率控制能夠在一定程度上控制電機轉矩，但它依據的只是穩態模型，并不能真正控制動態過程中的轉矩，從而得不到很理想的動態控制性能。

　　3.3 矢量控制

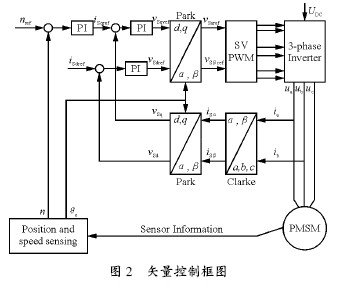

　　矢量控制框圖如圖2 所示。

　　1971 年，西門子工程師Balschke 首次提出矢量控制理論，使交流電機控制理論獲得了一次質的飛躍。其基本思想為：以轉子磁鏈旋轉空間矢量為參考坐標，將定子電流分解為相互正交的兩個分量，一個與磁鏈同方向，代表定子電流勵磁分量，另一個與磁鏈方向正交，代表定子電流轉矩分量，分別對它們進行控制，獲得像直流電動機一樣良好的動態特性。因其控制結構簡單，控制軟件實現較容易，已被廣泛應用到調速系統中。但矢量控制方法在實現時要進行復雜的坐標變換，并需準確觀測轉子磁鏈，而且對電機的參數依賴性很大，難以保證完全解耦，使控制效果大打折扣。

　　采用矢量控制理論進行控制時，具有和直流電動機類似的特性。矢量控制的優點在于調速范圍寬，動態性能較好。不足之處是按轉子磁鏈定向會受電動機參數變化的影響而失真，從而降低了系統的調速性能。解決方法是采用智能化調節器可以提高系統的調速性能和魯棒性。

　　文獻[20]和文獻[21]采用PI 控制，文獻[20]中電流環、速度環均采用PI 調節，由仿真結果得出:PI 控制器的參數對系統的性能有極大的影響，永磁同步電機是一個具有強耦合的非線性對象，很難用精確的數學模型描述，而PI 控制器是一種線性控制器，魯棒性不夠強，所以，在調速系統中難以達到令人滿意的調速性能，尤其是在對系統性能和控制精度要求較高的場合，這就需要對PI 算法進行改進，以達到更好的控制性能。文獻[21]通過多次仿真，在速度調節中只單純采用PI 調節效果并不理想，為此，提出了采用分段PI 速度調節的方法，即根據誤差量的大小分段確定參數Kp，Ki。在初期，可加大比例調節成分，隨著誤差減小適當加大積分系數，這樣系統能較好地實現永磁同步電機的調速及其正反轉控制。

　　文獻[1]對PMSM的電壓空間矢量的弱磁控制方面所做的研究，提出一種基于空間矢量#p#分頁標題#e#PWM（SVPWM）的PMSM 定子磁鏈弱磁控制方法，在電機轉速達到基本轉速之前采用最大轉矩/電流策略控制，超過基本轉速之后采用弱磁擴速的電流控制策略，使電機具有更大的調速空間，該策略可實現電壓矢量近似連續調節，同傳統的有限的離散空間矢量相比，有效減小了PMSM的轉矩脈動，提高了系統的性能。

　　3.4 直接轉矩控制

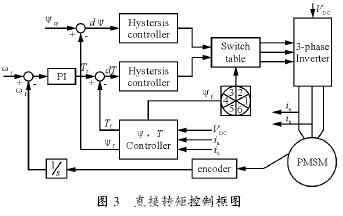

　　直接轉矩控制（DTC）框圖如圖3 所示。

　　1985 年，Depenbrock 教授提出的高性能交流電機控制策略，摒棄了矢量控制的解耦思想，不需要將交流電動機與直流電動機作等效與轉化，省去了復雜的坐標變換；采用定子磁場定向，實現了在定子坐標系內對電動機磁鏈、轉矩的直接觀察、控制，定子磁鏈的估計僅涉及定子電阻，減弱了對電機參數的依賴性，很大程度上克服了矢量控制的缺點。且控制簡單，轉矩響應快，動態性能好。開始時是使用于異步電機控制中，后來逐步引用于同步電機中。1997 年，L.zhong，M.F.Rahman 和Y.W.Hu 等人把直接轉矩控制與永磁同步電機結合起來，提出了基于永磁同步電機的直接轉矩控制理論，實現了永磁同步電機直接轉矩控制方案，并且成功地拓展到了弱磁恒功率范圍，取得了一系列成果。

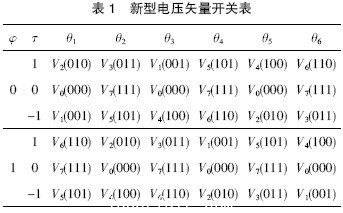

　　直接轉矩控制技術是繼矢量控制后發展起來的，最早應用在感應電機中，隨后應用到永磁同步電動機控制系統中。永磁同步電動機不能像異步電機那樣用零電壓矢量降低轉矩，而采用反向電壓減小轉矩，這樣會產生較大的轉矩波動。文獻[2]分析了零電壓矢量在異步電機和同步電機中的不同作用，構造了一種應用零電壓矢量來減小轉矩的新型電壓矢量開關表，如表1 所列，可以改善轉矩脈動和系統性能。文獻[11]也構造了一種新型的含零電壓矢量的控制開關表，改變了傳統的控制系統。并通過仿真結果表明，正確地使用零電壓矢量能夠有效減少轉矩脈動，改善系統性能。直接轉矩控制的系統能以較大的轉矩啟動，并且含零電壓矢量的系統的轉矩平穩性較好，轉矩波動比較小，并且在擾動后能在較短的時間內恢復穩定。

　　傳統DTC 采用的是按一定規則從預制的開關表中選取近似合適的電壓空間矢量對電機轉矩和磁鏈進行控制，由于所選的空間電壓矢量有限，不同程度地導致DTC 系統出現較大的磁鏈和轉矩脈動。文獻[3]介紹分析了SVM（空間矢量調制）是在一個控制周期內，通過相鄰基本電壓矢量和零矢量合成，得到所需的任意電壓矢量，實現電壓矢量的線性連續可調。SVM DTC 控制可在不改變系統硬件結構的條件下，獲得更多的連續變化的電壓空間矢量，進而實現對電機磁鏈和轉矩更精確的控制，從而降低轉矩脈動。

　　在改進PMSM 控制方法和性能上，文獻[4]和文獻[5]提出了新的方法，文獻[4]在矢量控制策略基礎上提出了一種高精度混合控制方法，綜合利用自控方式與他控方式各自的優點，在動態情況下，采用自控方式對控制系統輸出電壓進行快速調節，提高系統動態響應能力以及增強系統穩定性，當電機進入穩態運行時切換到他控方式，從而提高電機穩態性能指標，減小轉速波動和轉矩脈動，兼顧調速系統動態性能和穩態性能，取得了更好的控制效果。文獻[4]還對目前永磁同步電動機控制系統轉子初始位置檢測方法進行了分析與對比研究，給出基于漸變電壓矢量法的轉子初始位置檢測簡單有效的檢測方法，主要是因為當給定電壓矢量接近永磁體轉子軸線時，可能會出現方向判斷失誤的情況。可以采用表決機制，多次測量后確定檢測結果，以保證結果的正確性和更高的檢測精度。并將模糊控制、神經網絡控制與傳統的PID控制器結合，使系統有更好的動、靜態特性。

　　文獻[5]從開關頻率優化和電壓空間矢量合理選擇兩個方面提出了一種新的轉矩調節方法，即通過逆變器開關頻率PI 調節得到轉矩滯環比較器的滯環寬度值。這樣在充分利用功率器件開關頻率的同時不僅克服了圓形磁鏈軌跡對功率器件高開關頻率要求的缺陷，而且克服了在轉速變化過程中采用固定滯環寬度值帶來的功率器件開關頻率波動范圍大及由此造成低速轉矩調節性能下降的缺陷。
