    金升陽 MORNSUN四路隔離型RS-485典型應用方案

    星之球激光 來源:金升陽2012-01-11 我要評論(0 )

    一.特點 本電路采用四隔離型DC-DC模塊與光電隔離器件獲得四路相互隔離的485接口,降低了成本和簡化電路,并且有效地抑制了電路周圍的電磁干擾和消除接地環路,保護系統電...

    一.特點

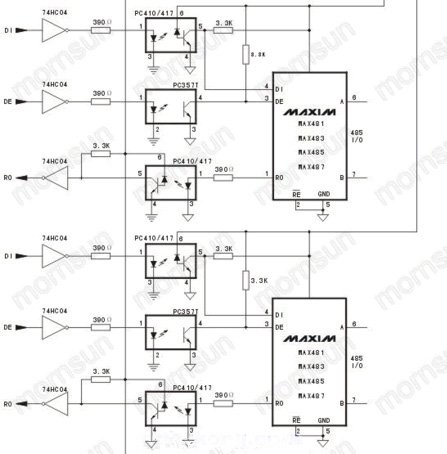

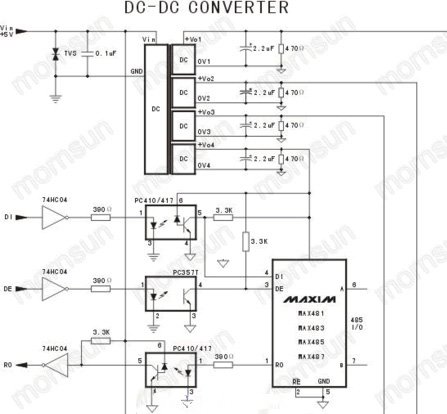

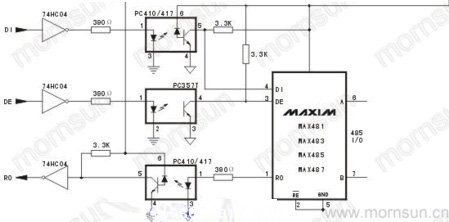

      本電路采用四隔離型DC-DC模塊與光電隔離器件獲得四路相互隔離的485接口,降低了成本和簡化電路,并且有效地抑制了電路周圍的電磁干擾和消除接地環路,保護系統電路免受外部網絡影響。

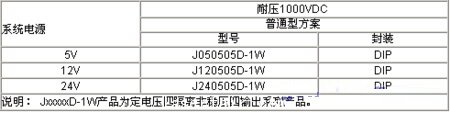

      二.DC-DC電源模塊選型表


      二.注意事項:

      DC-DC輸出端外接的電容C容值不能太大,一般不應超過2.2µF,否則易引起DC-DC啟動不良。
      DC-DC輸出端外接的電阻R阻值的選擇原則為:R消耗的功率為DC-DC模塊額定輸出功率的5%。



    轉載請注明出處。
