1、 前言

在工業控制領域中，經常要用變頻器去控制交流電機的轉速、轉向等，盡管變頻器自身帶有控制面，具有簡單、有效的特點，但由于現場操作不夠方便，直觀性差以及僅能實現單機控制等缺點，針對這些缺點，現在的變頻器都帶有rs485通信接口，使用戶能方便靈活地選擇變頻器的強大功能，在windows下開發工控軟件，可利用windows的豐富資源，方便地生成各種采單及美觀大方的圖形界面。

mobus協議是應用于電子控制器上的一種通用語言，通過此協議控制器之間可以相互通信，而visual c++ 6.0的activex控件————mscomm通信控制能夠滿足windows環境下開發微機的低層資源。本文介紹的方案使用mobus協議的ascⅱ傳輸模式，通過visual c++ 6.0編程實現windows環境下，臺達vfd-s變頻器的計算機控制系統

2、 系統硬件設計

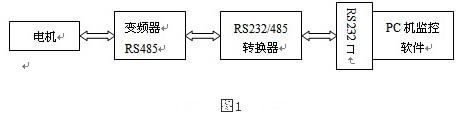

現在一般的pc機都有rs232串口，但少有rs485口，而實現與變頻器進行長距離且抗噪音干擾的通信，一般多采用一塊rs232/485轉換器，總體的系統方框圖如圖1

目前，rs232/485轉換器有無源和有源兩種，如果通信距離較近，采用無源轉換即可。可以購買也可以自己設計。

3、mobus協議下ascⅱ模式的通信過程及臺達vfd-s型變頻器的通信要求

3．1mobus協議規定的通信過程

mobus協議是一種可靠而有效的工業控制系統通信協議，得到了眾多硬件廠商的支持，并廣泛應用。mobus協議的數據通訊通過主機與從機之間查詢/回應的方式實現，查詢消息中的功能代碼告知從設備要執行何種功能，數據段包含了從設備要執行的功能的附加消息。從設備產生回應消息，回應消息中的功能代碼是查詢消息中功能代碼的回應，查詢消息、回應消息中都有用于判斷傳輸是否正確的錯誤檢測域。

3．2 ascⅱ模式的通信數據格式

mobus協議系統中有兩種有效的傳輸模式：ascⅱ（美國標準信息交換碼）模式和rtu（遠程終端裝置）模式，ascⅱ模式通信時，在消息中的每個8-bit數據由兩個ascⅱ字元所組成。例如，一個1-byte資料64h（十六進制表示法），以ascⅱ“64”表示，包含了‘6’（36h）及‘4’（34h）。

ascⅱ模式：

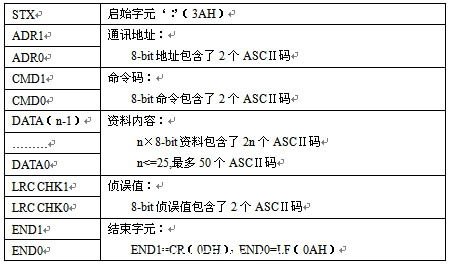

ascⅱ模式采用lrc（longitudinal redundancy check）偵誤值。lrc偵誤值是將adr1至最后一個資料內容加總，得到之結果以256為單位，超出部分去除（例如得到結果為1f2h時則只取f2h），然后計算二次反補后得到的結果即為lrc偵誤值。

3．3臺達vfd-s型變頻器的通信要求

vfd-s系列交流馬達驅動器是內建rs485串聯通訊介面，通訊埠（rj-11）位于控制回路端子，端子定義如下：

2：gnd 3：sg－ 4：sg＋ 5：＋5v

2、5pin為參數設定器操作盤之電源，做rs485通信時，請勿使用！

使用rs485串聯通訊介面時，每臺vfd-s型必須預先在（9-00）指定通訊地址，電腦便根據其個別地址實施控制。

4、mscomm控件介紹

mscomm控件是微軟公司開發的專門用于串行通信的控件，它是高級語言編寫的串行通信程序和pc串口之間的橋梁，vc++ 6.0中提供了mscomm控件，用戶可以在自己的應用程序嵌入mscomm控件，利用它可以方便的進行計算機串口的通信管理。

使用mscomm控件時，其中一個難點是對輸入緩沖區或輸出緩沖區的數據進行處理，因為向輸出緩沖區寫入的數據及從輸入緩沖區讀出的數據都是variant類型的數據，而程序中常用的通信數據既可能是文本型的字符串，又可能是二進制的數值，因此必須處理好字符串與variant類型數據間的轉換及二進制數據與variant類型數據的轉換。

以下代碼簡單介紹如何完成使用mscomm控件時如何接收和發送字符串或二進制數值：

ⅰ、收字符串

variant input1; //定義一個variant結構的變量
char ＊str;
int counts;
counts=mycomm.getinbuffercount（）; //獲取接收緩沖區中的字符數
if（counts>0）
｛ input1=myco
mm.getinput（）; //將接收緩沖區內容讀至input1中
str=（char＊）（unsigned char＊）input1.parray->pvdata;//將input1變量的數據指針賦值給字符指針
｝
……
ⅱ、發送字符串
cstring senddata1;
senddata1=”atz”;
mycomm.setoutput（colevariant （senddata1））;
ⅲ、接收二進制數據
variant input1； //定義variant類型變量
byte rxdata[2048],aa1; //定義存放二進制數據的數組
long len1,k;
colesafearray safearray1; //定義colesafearray類的實例
input1=mycomm.getinput（）;
safearray1=input1; //將variant變量賦值colesafearray類的實例
len1=safearray1.getonedimsize（）; //使用colesafearray類的成員函數獲取數據長度
for（k=0;k safearray1.getelement（&k,rxdata+k）; //使用colesafearray類的成員函數將數據寫入數組
ⅳ、發送二進制數據
cbytearray array1；
array1.removeall（）;
array1.setsize（3）;
array1.setat（0,12）;array1.setat（1,79）;array1.setat（2,0xe2）;
mycomm.setoutput（colevariant（array1））;

5、通信程序編寫

下面給出了利用pc機對vfd-s型臺達變頻器的串行通信控制程序：

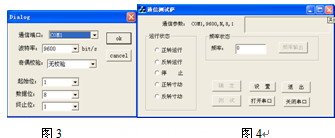

⑴端口設置界面（如圖3）

通過設置端口參數使控制程序跟變頻器的（9-00 9-01 9-04）參數設定一致,從而能夠保證正常通信，同時設置變頻器的（2-00 2-01）參數，使得變頻器的控制由rs485通訊界面輸出。

⑵主界面（如圖4）

主界面用來發送控制信息給變頻器來控制電機的起止、反轉、寸動和頻率等。

⑶運行控制編程

發送控制信號： 主要代碼（以正轉運行為例）

if（nid==idc_radio1）
｛ str0=":010620000012" ;
b="0x01"+0x06+0x20+0x00+0x00+0x12;
if（b>0xff）
b="b"&0x0ff;
b="b"︿c; //求校驗
b="b"+1;
str1.format（"%02x",b）;
｝
str3=str0+str1+"\r\n";
mycomm.setoutput（colevariant（str3））;

接收返回信息： 通過接收返回信息來監測變頻器的狀態，包括輸出頻率、輸出電流、運轉命令、變頻器狀態以及異常代碼等。

為提高程序效率，通常接收數據的操作都在oncomm事件中進行的，主要代碼：
…………
variant input1; //定義variant類型變量
char
rxdata[2048]; //定義存放二進制數據的數組
long len1,k;
colesafearray safearray1; //定義colesafearray類的實例
cstring strdis;
switch（mycomm.getcommevent（））
｛ case 2:
input1=mycomm.getinput（）; //收到 rthreshold 個字符
safearray1=input1; //將varaiant變量賦值給colesafearray類的實例
len1=safearray1.getonedimsize（）; //使用colesafearray類的成員函數獲取數據長度
for（k=0;k safearray1.getelement（&k,rxdata+k）;#p#分頁標題#e#
for（k=0;k ｛ strdis+=rxdata[k]; ｝
………… //處理接收的信息

6、小結

本文介紹了通過vc++ 6.0的mscomm控件，遵照mobus協議中的ascⅱ模式實現了在windows環境下的計算機對變頻器的參數傳遞，運行及頻率控制以及實時監控。本人通過對整個控制系統的軟硬件設計，實現了變頻器的計算機控制，經試驗表明系統的頻率控制比使用外部avi輸入更加精確，并且該系統具有簡單、可靠、實用的優點。
