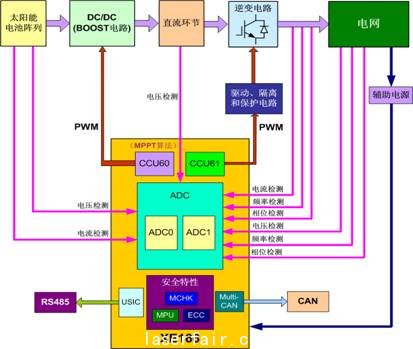

基于XE166的光伏并網發電系統基本結構框圖
XE166家族概覽
| 產品系列 | XE16x | XE16x | XE16xH | XE16xN | XE16xL* | XE16xU* | |
| 內核 | 內核 | C166SV2 | C166SV2 | C166SV2 | C166SV2 | C166SV2 | C166SV2 |
| 頻率 | 80 / 66 | 80 | 100 | 80 | 80 / 66 | 66 / 40 | |
| Flash | 程序/數據 Flash | 192-768 | 192-576 | 1088/1600 | 128-320 | 96/160 | 32 / 64 |
| SRAM | S SRAM | 24-82 | 26-50 | 138 | 18-34 | 12 | 8 |
| 程序[PSRAM] | 10-64 | 8-32 | 112 | 8-16 | 4 | 4 | |
| 數據 [DSRAM] | 12-16 | 12-16 | 24 | 16 | 6 | 2 | |
| 雙口 [DPRAM] | 2 | 2 | 2 | 2 | 2 | 2 | |
| CAN | 節點數（報文對象數） | 0/2/4/5(128) | 0/2(64)/6(128) | 6(128) | 0 / 2(64) | 0 / 2 (64) | 0 |
| ADC | 通道數 | 11 / 16/ 24 | 9 / 11/16/ 24 | 24 / 30 | 9 / 11 / 16 | 19 | 8 |
| 通用串行接口 [USIC] | 4 / 6 | 4 / 6 / 8 | 8 / 10 | 4 / 6 | 2 / 4 | 1 / 2 | |
| 捕獲比較單元 [CCU] |
CCU 1 | 0 | 0 | 1 | 0 | 0 | 0 |
| CCU 2 | 1 | 1 | 1 | 1 | 1 | 1 | |
| CCU 6 | 2 / 3 / 4 | 2 / 3 / 4 | 4 | 2 | 2 | 1 | |
| 封裝 | QFP 100/144 | QFP64/100/144 | QFP144/176 | QFP64/100 | QFP64/VQFN48 | TSSOP38 | |
| 溫度 (Tambient) | F | F，K | F，K | F，K | F，K | F，K | |
即時信號處理器XE166家族主要特性
• 高達100 MIPS
• 中斷延遲小于100 ns
• 高存儲容量
–高達 1.6M 字節Flash
–高達 138K 字節RAM
• 雙ADC模組
–10位轉換精度(±2LSB)
–多達30路通道
–675ns轉換時間@80MHz
• 多達4個專用CCU6模組
• 多達10路通用序列接口單元(USIC)，
• 支援ASC/SSC/I2C/LIN/I2S
• 多達6個CAN節點
• 靈活的IO電壓3~5.5 V
• 4種不同封裝類型：QFP64、QFP100、QFP144、QFP176
• 產品生命周期長，可保證持續穩定的產品供應
光伏發電系統選擇XE166即時信號控制器的10大理由
3大顯著優勢
?集成度更高，BOM 價格更低：片內集成EVR、OSC等
?運行速度更快：高達100 MIPS，內嵌DSP單元
?存儲容量更大：高達1.6M字節Flash
4大獨特優勢
?驅動控制的優化設計：同步雙ADC、多個PWM單元(4個CCU6、2個CCU2)
?靈活性：3~5.5V的 I/O 電壓（分布在2個電源域內）
?安全性：MPU、MCHK、SRAM & Flash帶ECC、ADC斷線檢測，為實現SIL3做準備
?豐富靈活的通信接口：USIC、MultiCAN
3大縮短產品面市時間的優勢
?代碼可移植：與C166的指令相容
?平臺可訂制：內存、外設、封裝
?易于使用: 完整的工具鏈配套（免費初始化軟件DAvE+1年免費TASKING）
