線性可變差分變壓器（LVDT）已問世多年，一直是絕對位置測量普遍使用的傳感技術。該器件相對簡單、能在寬溫度范圍內工作、具有極精細的分辨率、可靠性高、不易損壞、非常適合從微米級至幾個英寸的線性測量，缺點是當行程超過±3in時就不那么經濟實用。

　　基本結構

　　基本LVDT（見圖1）由3個中孔的軸向對齊的固定線圈組成，一個鐵芯可在孔膛內自由移動。在鐵芯和孔膛之間有足夠的間隙，防止相互接觸。中心線圈是變壓器初級，由50Hz~10K Hz恒定頻率交流波形驅動。兩側次級線圈是反向串聯繞制的，因而它們的電壓是互相抵消的。

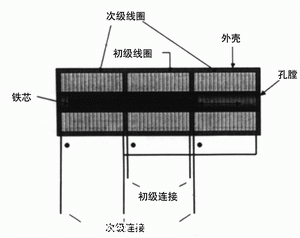

　　圖1 LVDT的基本結構

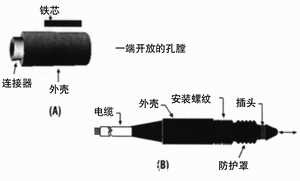

　　圖2 （A）典型的LVDT具有園柱型外殼和獨立的鐵芯 （B）標準頭結構LVDT具有內置鐵芯組合件

　　工作原理

　　當鐵芯位于中心時，由于變壓作用，每個次級繞組感應一個幅度相等的電壓，然而次級繞組是按反向串聯繞制的，兩個電壓相位相反，因此產生的輸出電壓在理論上為0V，零值的正確位置應是兩個次級繞組輸出最低值時的位置。當然，零電壓在解調后是沒有意義的。當鐵芯移動至零位的一側時，線圈上的電壓，一個增加，另一個減少，在輸出導線上形成一個穩定的增長電壓，這個交流電壓經整流或解調后產生一個直流輸出電壓，其幅度隨鐵芯離零位的距離而增加，而極性（正或負）表示行進的方向。例如，LVDT的量程為±1.000in，解調后能提供±1.000V直流輸出信號。那未，輸出將從正滿量程1.000in的+1V 線性地變化，降至零位的0V，然后當到達負滿量程時繼續下降至-1.000V。

　　由于鐵芯是電感性耦合至線圈的，運動的鐵心和靜止的部件（線圈、外殼）之間不存在任何機械接觸，因而LVDT是一種非接觸式位置傳感器，這表明，它可用于不斷地運動著的應用，不必擔心它是否會磨損。當然，要是用機械裝配來對齊線圈組件，那末總會有一些磨損，使用壽 應根據具體裝配方法來評估（圖2）。

　　LVDT還是一種絕對位置傳感器，它提供相對于一個固定基準的距離讀數，而不是相對于前一個位置的讀數。這在高噪聲工業環境中是十分重要的，當外部原因破壞測量數據時仍能保證正確的信號。

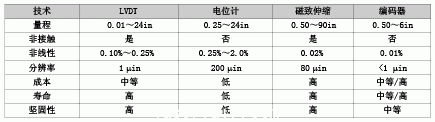

　　表1 各種技術的比較

　　圖2（B）的LVDT稱為標準頭結構。它有一個安裝螺紋，一個裝有彈簧或空氣壓縮返回裝置的線圈架以及線性支承，用于線圈對齊。標準頭結構具有便于安裝和對齊的優點。既使機械元件最終會部分磨損，亦不影響傳感器的精度。

　　LVDT鐵芯是由相對高導磁率配方的鐵鋁合金制作的，并經熱處理來確保沿長度的均勻導磁率。鐵芯帶有供安裝用的內螺紋。為了獲得均勻的導磁率，熱處理應在鐵芯切割成所需的長度并車上螺紋后進行。在鐵芯和被測體之間連接有鐵芯延長棒，延長棒用低導磁率材料制作，此如塑料、鋁、黃銅、不銹鋼等。
