    光纖通信在汽車照明及信號控制系統中的應用

    星之球激光 來源:電子工程世界2012-07-12 我要評論(0 )

    摘 要: 傳統汽車照明、信號控制系統的控制信號通過專用線束傳輸,不具備自診斷功能。當重要控制信號出現故障時,駕駛員難以察覺,容易造成車禍。針對上述問題,提出了...

           摘 要:傳統汽車照明、信號控制系統的控制信號通過專用線束傳輸,不具備自診斷功能。當重要控制信號出現故障時,駕駛員難以察覺,容易造成車禍。針對上述問題,提出了一種基于光纖通信的新型汽車照明、信號控制系統,介紹了控制功能、自診斷功能,以及硬件設計與軟件開發。

      汽車照明、信號控制系統承擔著汽車的照明、信號燈,以及電喇叭、倒車和剎車蜂鳴器等控制任務。傳統的汽車照明、信號控制系統采用開關、繼電器和專用電子振蕩器等進行控制,其控制信號通過專用線束傳輸,不具備自診斷功能。汽車行駛過程中,當轉向燈等重要控制信號出現故障時,駕駛員難以察覺,容易造成車禍。

      1 系統硬件平臺與工作原理

      系統由3 片單片機構成的多機系統來實現汽車照明、信號的控制。系統主電子控制單元ECU ( Elec2trONic Control Unit) 將所有輸入控制信號集中編碼,通過光纖以串行的方式發送到前ECU(安裝在汽車前部)和后ECU(安裝在汽車尾部)。前(后) ECU 的并行輸出口通過光電隔離器輸出控制信號,分別對汽車前部(尾部) 各照明、信號器具進行控制,對汽車前部(尾部) 車燈、信號器具進行實時監控。一旦出現故障,前(后)ECU 立即將故障代碼傳回主ECU ,主ECU 報警并顯示故障代碼。系統硬件平臺,如圖1 所示。

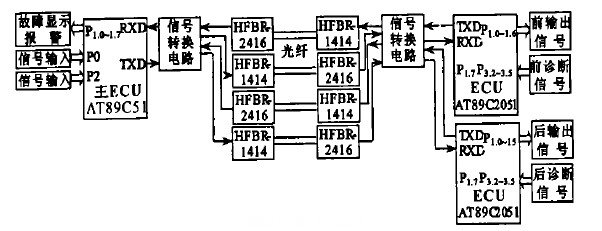

      圖1  系統硬件平臺

      圖1 系統硬件平臺

      1. 1 ECU

      系統主ECU 采用AT89C51 ,前ECU、后ECU 采用AT89C2051.AT89C51 內置4KB 可編程FlashE2PROM,128字節RAM,2 個16 位定時/ 計數器,1 個串行通訊口,6個中斷源,32 條I/ O 引線,3 級程序存儲器保密,靜態工作頻率為24 MHz.AT89C2051 內置2KB 可編程Flash E2PROM,128 字節RAM,2 個16 位定時/ 計數器,1 個片內模擬比較器,1 個串行通訊口,6 個中斷源,15條I/ O 引線,兩級程序存儲器保密,靜態工作頻率為24 MHz.

      1. 2 光纖發射/ 接收器

      光纖發射/ 接收器采用HFBR21414/ 2416.HFBR21414/ 2416發射光波長820 nm ,最高數據傳輸速率155MBd ,最長傳輸距離4 km,工作溫度范圍為- 40 ℃~ +85 ℃,可適用50/ 125μm ,62. 5/ 125μm ,200μmHCS 光纖及ST、SC、SMA 和FC 4 種連接頭。HFBR21414光纖發射器內含一個高效光功率激勵的鋁砷化 光發射器,該光發射器在60 mA 直流電流激勵下能向光纖饋入光波長為820 nm 的光功率(12 dBm) .HFBR22416 光纖接收器由一個高效HN 光電二極管和一個低噪聲跨阻前置放大器電路組成,光信號經光電二極管轉換成模擬電信號,放大后由射極輸出器緩沖輸出,最大動態范圍達23 dB ,頻率響應從直流到125 MHz.

            1. 3 工作原理

      主ECU 利用兩個控制字對所有輸入控制信號進行編碼存儲,這兩個控制字的存儲格式相同,如圖2 所示。

      圖2  控制信號存儲格式

      圖2 控制信號存儲格式

      主ECU T0 定時1. 5 ms 中斷,產生周期為3 ms 的方波信號控制汽車喇叭。利用T0 中斷,軟計數250 次,以產生使轉向燈每分鐘閃爍80 次的周期方波信號。

      當輸入開關信號變化,或者定時時間到,或者軟計數次數到,則置位第1 個控制字的相應位,或對該位求反。主ECU 定時1. 5ms 比較這兩個控制字,當這兩個控制字不同時,主ECU 通過串口發出更新信號,并用第1 個控制字更新第2 個控制字。

      前(后)ECU 收到主ECU 傳來的控制信號后,立即與現有控制信號進行比較。若不同,則更新輸出控制信號。

      1. 4 自診斷

      前(后)ECU 的P1. 7、P3. 2~P3. 5、P3. 7 為故障監測端口,分別輸入前后照明、信號器具的自診斷信號。

      前(后)ECU 每發出一個控制信號,在其故障監測端口就會收到一個相應的反饋信號。比較這兩個信號,如果不相同,則說明相應端口的照明、信號器具發生故障,前(后) ECU 則立即向主ECU 發送故障代碼。主ECU 收到故障代碼后,報警,并顯示故障代碼。

           2 系統軟件

      系統軟件由各ECU 的初始化程序,各ECU 控制子程序,自診斷子程序,以及通訊子程序等組成。

      主ECU 與前(后)ECU 的通信利用單片機內置的串口,通過光纖傳輸控制信號。主ECU、前(后) ECU 分別采用查詢、中斷的通信方式。系統通過對SCON(串口控制寄存器) 的TB8 賦予1 或0 來區分發送的是地址幀還是數據幀。主ECU 首先發出地址幀,被尋ECU返回本機地址。在判斷地址相符后,主ECU 發出控制命令,被尋ECU 向主ECU 返回自己的狀態。若被尋ECU 狀態正常,主ECU 開始發送或接收數據。主ECU與前(后) ECU 的通信子程序流程如圖3 所示。

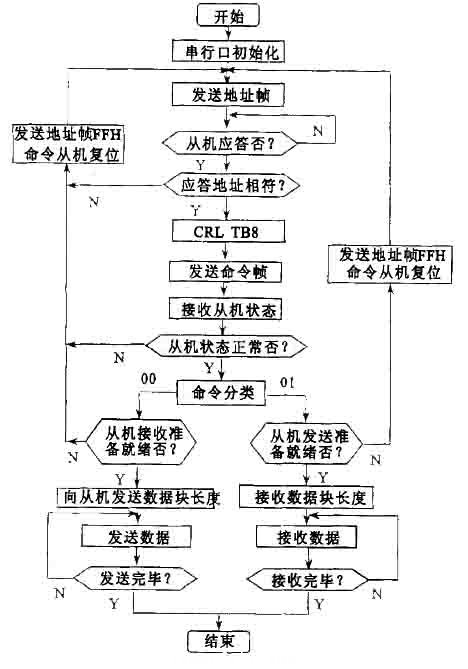

      圖3  通信子程序流程

      圖3 通信子程序流程

      3 結束語

      該系統的新穎之處在于采用3 片單片機,通過光纖傳輸編碼控制信號,具備自診斷功能。采用光纖取代傳統線束,成本低,抗干擾能力強,控制效果好。
