1　引言

　　隨著微型計算機技術和自動控制技術的不斷進步，許多領域中都引入了計算機自動檢測與控制技術，而且隨著各領域中研究內容的不斷深入與發展，對計算機自動測控系統的要求也越來越高，工控組態軟件就是近年來在工業自動化領域興起的一種新型的軟件開發技術，開發人員通常不需要編制太過復雜的程序代碼，只要利用組態軟件包中的工具，進行數據組態、圖形圖像組態等工作即可完成所需應用軟件的開發工作，它具有二次開發簡便、開發周期短、通用性強、可靠性高等優點。

　　近幾年來，我國工業快速發展，相對應的工業控制領域也是朝著科學化、現代化方向發展，例如對現場運行的各類高壓變頻器設備控制的要求就是如此。由于高壓變頻器幾乎都是工礦企業的關鍵設備，對其可靠性的高要求是不言而喻的，因此，對高壓變頻器的實時數據、運行狀態、故障狀態和運行參數等進行實時監測并根據具體的情況做出相應的控制，顯得尤為重要，為了實現這個目的，我們以工控組態軟件mcgs為開發平臺進行設計，完成了變頻器監控系統的研制。

2　變頻器監控系統要求

　　2.1　監控系統技術要求

　　（1） 要求監控系統保證各項監測數據的實時準確可靠，減少人為因素影響，提供可靠現場數據支持;

　　（2） 要有良好的可維護性，能夠方便地維護系統的正常運行;

　　（3） 能提供友好的人機交互界面，方便現場人員操作;

　　（4） 能提供對實時數據的數據處理和歷史數據管理功能;

　　（5） 能提供靈活的接口，為用戶提供良好的二次開發功能并能與其他管理信息系統進行信息融合。

　　2.2　監控系統具體要求

　　（1） 信號采集和數據處理： 對來自現場的非標準信號數據通過組態軟件轉換成標準信號。

　　（2） 狀態顯示：#p#分頁標題#e#

　　將變頻器啟動、停止、就緒、合閘、接通、運轉、旁通、告警、外控等狀態通過組態軟件動態的顯示于監控畫面上，具有實時、動態效果。

　　（3） 監控操作： 對頻率、溫度、電流、電壓、風壓等進行自動實時監測。

　　（4） 操作畫面：

　　在操作畫面上可查詢裝置的電壓、電流、功率、溫度等實時和歷史數據，還可查詢實時、歷史曲線和設備狀態并可按要求設定和打印出實時報表和歷史報表。

3　變頻器監控系統的硬件組成

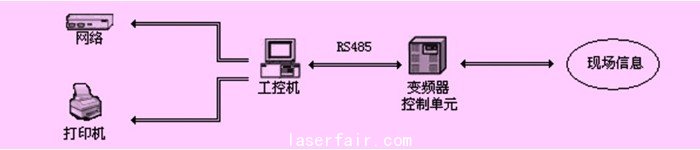

　　圖1　變頻器監控系統組成示意圖

　　變頻器監控系統主要由工控機、打印機、變頻控制柜（主要包括plc、模擬量輸入輸出模塊、開關量輸入輸出模塊、光纖觸發模塊、ups電源和一些通訊電纜等）組成，其畫面如圖1 所示。工控機作為監控中心，將變頻器所有的運行數據和參數利用串行口通訊方式（rs-485），經屏蔽雙絞線送到工控機中，在人機界面上進行實時顯示;工控機也可下達指令來控制變頻器的啟動、停止、復位等。這樣就完成了對所有數據的采集傳輸及命令傳送，同時，也可完成管理級功能，如局域網的管理任務、形成管理部門所需數據的記錄報表、統計報表等。
