古奇公司的保偏耦合器能在保偏光纖中精確的監視和分離光學信號。本耦合器采用工業標準保偏光纖，能滿足1%至50耦合率的不同用戶需求。基于古奇公司的獨特光纖熔合技術，該耦合器能提供低損耗、高功率處理的能力，而且如果用戶需要多增加一個輸入端口價格也不增加。該產品的中心工作波長能從很大一段范圍內的工作通帶中選定，包括980、1064、1310、14xx、15xx和16xx等。和許多其它保偏器件一樣，該光纖耦合器屬慢軸保偏或快軸維偏的范圍。古奇公司的保偏耦合器屬于慢軸保偏一類。不過如果客戶有需求，我們也能提供快軸保偏類的產品。
|
主要特性: · 全保偏光纖結構 · 低額外損耗 · 高承受功率 · 適用于980、1064、C、L和S波段 · 標準器件為慢軸工作方式 · 可根據客戶要求制作快軸工作方式的耦合器 · 保偏光源功率監視 · 相干通訊 · 光纖陀螺 · 高功率光纖激光器 · 光纖放大器 |
|
光學參數1
|
參數 |
規格 |
單位 |
|||||
|
中心波長范圍 |
9xx |
10xx |
1310 |
14xx |
15xx |
16xx |
nm |
|
可選波長2 |
915-999 |
1000-1099 |
1310 |
1425-1499 |
1500-1599 |
1600-1650 |
nm |
|
耦合率 |
1/99 |
% |
|||||
|
耦合率誤差 |
+/- 0.5 |
% |
|||||
|
消光比，A級3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B級3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
5/95 |
% |
|||||
|
耦合率誤差 |
+/- 1.5 |
% |
|||||
|
消光比，A級3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B級3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
10/90 |
% |
|||||
|
耦合率誤差 |
+/- 3.0 |
% |
|||||
|
消光比，A級3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B級 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
33/67 |
% |
|||||
|
耦合率誤差 |
+/- 4.0 |
% |
|||||
|
消光比，A級3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B級3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合率 |
50/505 |
% |
|||||
|
耦合率誤差 |
+/- 5.0 |
% |
|||||
|
消光比，A級3 |
20 |
20 |
20 |
20 |
20 |
20 |
dB |
|
消光比，B級3 |
17 |
17 |
17 |
17 |
17 |
17 |
dB |
|
耦合器損耗，A級 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
dB |
|
耦合器損耗，B級別 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
dB |
|
回波損耗/方向性 |
50 |
dB |
|||||
|
尾纖抗拉強度 |
5 |
N |
|||||
|
工作溫度 |
-5－+75 |
oC |
|||||
|
存儲溫度 |
-40－+85 |
oC |
|||||
|
光纖類型 |
保偏光纖（工業標準規格） |
|
|||||
1.所有參數在室溫下測得。
2.中心波長必須在提供的波長范圍內選擇。
3.為信號路徑P1-P2定義。
4.為信號路徑P1-P2和抽頭路徑 P1-P2。

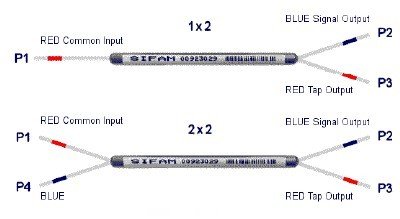

結構形式：

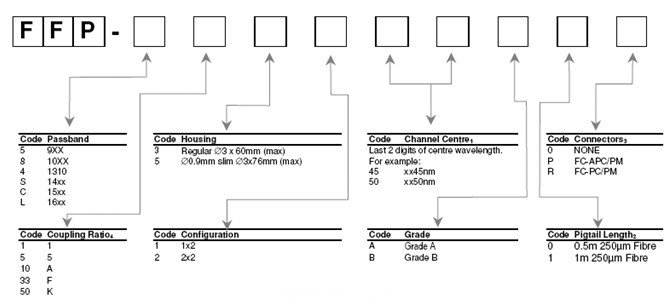

訂貨信息：
例如: FFP-CK3250A10(C波段，保偏耦合器，50/50耦合率，普通外殼， 2x2，通道中心1550nm，A級，1m尾纖頭，無連接器)
1.中心波長必須在波長光學規格表的范圍。
2.最短尾纖長度，如有需要，我們也可以提供其它尾纖長度。
3.以上表格中的光學規格并不包括連接器損耗。如有需要，我們也可以提供其它的連接器。 #p#分頁標題#e#
4.也可以通過其它耦合率的耦合器。
5.保偏器件使用250μm PANDA保偏光纖。在1400nm以上波長時也可以使用400μm PANDA保偏光纖。
