可見光波段光纖耦合器能實現可見光范圍內光束的分離與組合。本公司提供一系列適用于450nm~700nm可見光范圍內的產品。每種產品對特定的波段進行了優化，供用戶選擇。
本產品采用了古奇公司的低損耗熔融光纖制作工藝，特別適用于顯示系統、傳感器和生物醫學系統等。
本產品不會產生光泄漏，因此不需要進行光學準直；而且本產品不會產生不需要的光學反射。此外，它的輸出光纖頭能直接與光束傳遞系統直接連接。
如果用戶需要能組合可見光范圍內不同波長的器件和模塊，請參考”可見光波長合成器(Visible Wavelength Combiners)”。
|
主要特性: · 工作在可見光波長 · 提供任意耦合率的耦合器 · 全光纖構造，無需光學準直 · 無多余反射 · 低光損失 · 高承受功率 · 可視和顯示系統 · 傳感器 · 生物醫學設備 · 科學研究 |
|
光學參數
|
耦合率(%)3 |
可選外殼 |
級別1 |
適用波長 |
耦合率誤差(%) |
額外損耗(dB)2 |
|
10 |
3,4,5,6 |
A |
500－700nm |
±2 |
0.3 |
|
10 |
3,4,5,6 |
B |
450－700nm |
±3 |
0.5 |
|
20 |
3,4,5,6 |
A |
500－700nm |
±3 |
0.3 |
|
20 |
3,4,5,6 |
B |
450－700nm |
±4 |
0.5 |
|
30 |
3,4,5,6 |
A |
500－700nm |
±3 |
0.3 |
|
30 |
3,4,5,6 |
B |
450－700nm |
±4 |
0.5 |
|
40 |
3,4,5,6 |
A |
500－700nm |
±4 |
0.3 |
|
40 |
3,4,5,6 |
B |
450－700nm |
±5 |
0.5 |
|
50 |
3,4,5,6 |
A |
500－700nm |
±5 |
0.3 |
|
50 |
3,4,5,6 |
B |
450－700nm |
±6 |
0.5 |
2.包含最大到1米尾纖長度的光纖損耗，不包含連接器損耗。
3.可選任意耦合率，如需要其他特定耦合律的產品，請與我們聯系。
|
參數 |
規格 |
單位 |
|
工作波長 |
450-700nm內任意波長 |
nm |
|
工作/存儲溫度1 |
-40－+75 / -40－+ 85 |
oC |
|
尾纖抗拉強度 |
5 |
N |
|
光纖類型 |
短波長特種光纖 |
|
2.包含最大到1米尾纖長度的光纖損耗，不包含連接器損耗。
3.可選任意耦合率，如需要其他特定耦合律的產品，請與我們聯系。
|
參數 |
規格 |
單位 |
|
工作波長 |
450-700nm內任意波長 |
nm |
|
工作/存儲溫度1 |
-40－+75 / -40－+ 85 |
oC |
|
尾纖抗拉強度 |
5 |
N |
|
光纖類型 |
短波長特種光纖 |
|
外殼參數
|
外殼代碼 |
描述 |
尺寸(mm) |
尾纖 |
|
3 |
普通 |
最大3.0 (ф) x 55 (L) |
鍍膜光纖 |
|
4 |
ф0.9 mm瘦型 |
最大3.0 (ф)x 76 (L) |
ф0.9mm松套型 |
|
5 |
ф0.9 mm半固型 |
最大5.0 (ф) x 85 (L) |
ф0.9 mm松套型 |
|
6 |
ф3.0mm3.0mm全固型 |
80 (L) x 10 (W) x 8 (H) |
ф3.0 mm扇形套管 |

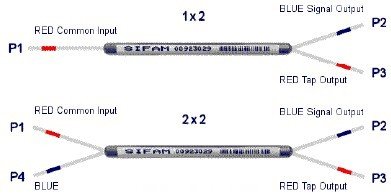

結構形式1
注：工作于藍光波段（<500nm）的1x2耦合器，與2x2耦合器是一樣的，這時的P4用作外接端。

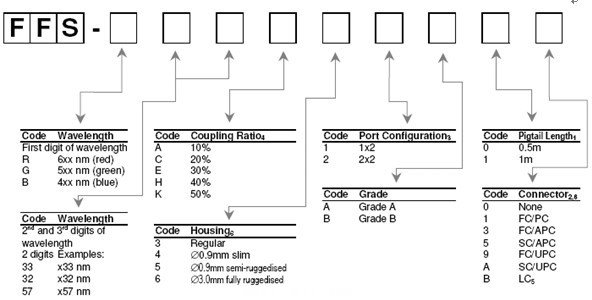

訂貨信息：
例如： FFS-G32K31A10 (熔融特種光纖耦合器，532nm，50/50耦合率，普通外殼，1x2，A級，1m尾纖，無連接器)
1.最小尾纖長度。我們同時提供其他長度的尾纖。如有連接頭，尾纖長度是指到接頭端面的長度。
2.參數表中的損耗不包括連接器損耗。
3.工作于藍光波段（<500nm）的1x2耦合器，與2x2耦合器是一樣的，這時的P4用作外接端。
4.如需其它耦合率，請與我們聯系。
5.LC連接器不適用于外殼6 (全固型外殼)。
6.連接器適用于外殼類型4、5和6。對于適用于外殼3的連接器，請與我們聯系。
