技術特點：
1.特別適用于替換多米諾激光噴碼機中的DDC2（等同于CO2-DP-D2）或者DDC3 的激光管（等同于CO2-DP-D3）
2.世界首個鈦體二氧化碳激光器
3.長時間穩定激光校準模式
4.改良的完整的氣體封裝過程壽命更長
5.穩定的光學模式
6.改良的激光光學諧振腔系統
7.改良散熱片的機械結構以提升其穩定性和冷卻效果
8.改良散熱片接地方式以增強射頻功率耦合效果
9.新一代射頻電源組件和配置
10.單一方向360度旋轉的射頻“熱”電極裝置
11.整合電路保護功能的射頻功率晶體管
12.聚酰亞胺密封的耐腐蝕黃銅材質的射頻外殼
13.適合運輸的便捷的“安全插入式”單獨包裝
14.“智能啟動”獨特的激光冷啟動自動點火系統，延長備用管的保存限期，避免激光器長期擱置導致的性能下降現象
激光器特性：
1.25W DDC2系列和25W DDC3系列激光器，與OEM即插即用二氧化碳激光器兼容
2.增強的射頻穩定性和冷啟動性能
3.領先的射頻泵浦激光管技術
4.已有9.3μm，10.3μm，10.6μm 輸出波長供選擇
5.標準和高速的脈沖可供選擇
6.直流電壓消弧功能
7.無熱油脂（黏合劑）的光學封裝裝配
CO2-DP-D2側面外觀
CO2-DP-D3側面外觀

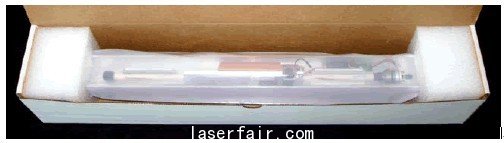

CO2-DP-D3運輸包裝盒
技術參數
|
型號 |
CO2-DP-D2 |
CO2-DP-D3 |
|
電氣參數 |
||
|
輸入電壓 |
84VDC |
84VDC |
|
輸入電流 |
3.0-3.2A |
3.0-3.2A |
|
激光使能信號（出光信號） |
5V |
5V |
|
激光脈沖頻率 |
0 - 15 kHz |
|
|
出光啟動延時 |
<12ms |
|
|
激光使能信號接口 |
50歐姆BNC數字電纜連接器 |
50歐姆BNC數字電纜連接器 |
|
聯鎖/系統狀態接口 |
經由DDC2系統聯鎖 |
經由DDC3系統聯鎖 |
|
防靜電指標(最小值) |
15kV靜電(僅指激光底部接地) |
|
|
光學參數 |
||
|
輸出激光功率 |
最小值20W，正常值25W 最大值30W(取決于波長) |
|
|
激光波長 |
標準10.6μm或9.3μm |
|
|
光斑/發散角 |
4.0/3.5 (mm/mrad) |
|
|
光束質量 |
>95% TEMoo基橫模,M2為1.05 |
|
|
光脈沖上升/下降時間 |
常規100μs/150μ,高速80μs/115μs |
|
|
最大電脈沖占空比 |
25% (15%以上需要風冷) |
|
|
最大標記占空比 |
100% |
|
|
工作溫度 |
55℃ |
|
|
在最高工作溫度下輸出功率 |
55℃時激光功率將是標稱值的80% |
|
|
激光器壽命 |
50,000小時 |
|
|
機械結構參數 |
||
|
尺寸 |
孔外徑0.95 cm x長度43 cm |
|
|
重量 |
0.44 kg |
|
|
安裝孔和位置 |
按照DDC2激光器接口板 |
按照DDC3激光器接口板 |
|
系統參數 |
||
|
連鎖/故障/遠程控制 |
經由DDC2控制器 |
經由DDC3控制器 |
|
激光使能源信號 |
經由DDC2控制器 |
經由DDC3控制器 |
|
冷卻輸入參數 |
未過濾的5℃到35℃氣體在規定壓力內直接輸入。 |
|
|
保修期 |
12個月 |
|
