美國Universal Laser Systems Inc公司位于美國亞利桑那州，自1988年起就開始發展現代 CO2激光技術的應用，目前已有超過三萬臺ULR系列CO2激光器在世界各地穩定運行。
作為 CO2 激光技術解決方案的領先提供者，Universal 激光系統已安裝在了全球每一個國家/地區，其客戶涵蓋從小型家庭經營企業到高度自動化的全球 2000 強公司。

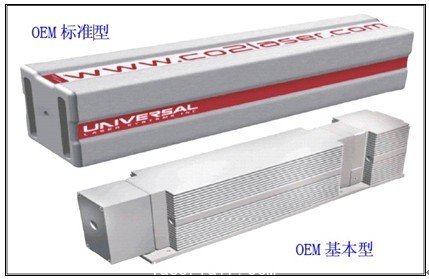

※所有激光器都有三種外形結構和兩種冷卻方式。三種結構是OEM基本型、OEM標準型和安全四級型。兩種冷卻方式是風冷和水冷。
※OEM基本型是基本結構形式，沒有外殼和風扇，有風冷和水冷兩種冷卻方式，特別適合系統/設備制造商使用。
※OEM標準型有風冷和水冷兩種形式，包含鋁制外殼和風扇，特別適合需要將激光器外露的使用場合。
※安全四級型有水冷和風冷方式，含外殼、風扇、鑰匙開關和安全開關聯鎖，一般用于出口到歐美的設備上。
※所有激光器包含射頻電源、內置觸發(internal tickle)和安全聯鎖。
※所有激光器可以連續運行，也可以脈沖運行，脈沖最高頻率達5kHz。
※根據客戶要求可以加裝紅光指示和90度拐彎輸出。
※激光輸出功率等級為10W、25W、30W、40W、50W、60W、75W、100W、120W、150W。
|
型號 |
CO2-ULR10 |
CO2-ULR25 |
CO2-ULR40 |
CO2-ULR30 |
CO2-ULR50 |
|
激光功率 |
10W |
25W |
40W |
30W |
50W |
|
激光波長 |
10.6μm |
10.6μm |
10.6μm |
10.6μm |
10.6μm |
|
功率穩定性 |
±10% |
±5% |
±5% |
±5% |
±5% |
|
光束質量M2 |
1.4±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
|
激光光斑直徑 |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
|
光束發散角(全角) |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
|
光束偏振方式 |
線性偏振 |
線性偏振 |
線性偏振 |
線性偏振 |
線形偏振 |
|
光束方向穩定性 |
200μrad |
200μrad |
200μrad |
200μrad |
200μrad |
|
脈沖上升時間 |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
|
激光脈沖頻率 |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
|
脈沖調制輸入信號 |
TTL |
TTL |
TTL |
TTL |
TTL |
|
冷卻方式 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
|
重量(基本型風冷) |
3.3kg |
|
|
|
|
|
重量(標準型風冷) |
3.9kg |
9.0kg |
10.4kg |
9.0kg |
11.8kg |
|
重量(Class IV) |
3.9kg |
9.8kg |
11.3kg |
9.8kg |
11.8kg |
|
重量 (OEM) |
3.3kg |
7.26kg |
8.62kg |
7.26kg |
11.8kg |
|
外形尺寸(LxWxH,基本型風冷) |
343x71x98mm |
|
|
|
705x133x140mm |
|
外形尺寸(LxWxH,標準型風冷) |
415x89x114mm |
540x133x140mm |
629x133x140mm |
540x133x140mm |
705x133x140mm |
|
工作環境溫度 |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
|
相對濕度 |
<90% |
<90% |
<90% |
<90% |
<90% |
|
需要直流電源電壓 |
48VDC |
48VDC |
48VDC |
48VDC |
48VDC |
|
需要直流電源電流 |
5A |
10A |
12A |
10A |
18A |
#p#副標題#e#
|
型號 |
CO2-ULR60 |
CO2-ULR-75 |
CO2-ULCR100 |
CO2-ULCR120 |
CO2-ULCR150 |
|
激光功率 |
60W |
75W |
100W |
120W |
150W |
|
激光波長 |
10.6um |
10.6um |
10.6um |
10.6um |
10.6um |
|
功率穩定性 |
±5% |
±5% |
±5% |
±5% |
±5% |
|
光束質量M2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
1.2±0.2 |
|
激光光斑直徑 |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
4±1mm |
|
光束發散角(全角) |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
5±1mrad |
|
光束偏振方式 |
線形偏振 |
線形偏振 |
任意 |
任意 |
任意 |
|
光束方向穩定性 |
200μrad |
200μrad |
200μrad |
200μrad |
200μrad |
|
脈沖上升時間 |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
120±40μS |
|
光學延時 |
38±10us |
38±10us |
38±10us |
38±10us |
38±10us |
|
激光脈沖頻率 |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
100% up to 5kHz |
|
脈沖調制輸入信號 |
TTL |
TTL |
TTL |
TTL |
TTL |
|
冷卻方式 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
風冷/水冷 |
|
重量(標準型風冷) |
11.8kg |
14kg |
36.7kg |
36.7kg |
43.0kg |
|
重量(標準型水冷) |
11.8kg |
14kg |
36.7kg |
36.7kg |
43.0kg |
|
外形尺寸(LxWxH,標準型風冷) |
705x133x140mm |
864x133x138mm |
865x250x192mm |
865x250x192mm |
1016x250x192mm |
|
外形尺寸(LxWxH,標準型水冷) |
705x133x140mm |
864x133x138mm |
865x250x192mm |
865x250x192mm |
1016x250x192mm |
|
工作環境溫度 |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
10-35oC |
|
相對濕度 |
<90% |
<90% |
<90% |
<90% |
<90% |
|
需要直流電源電壓 |
48VDC |
48VDC |
48VDC |
48VDC |
48VDC |
|
需要直流電源電流 |
18A |
20A |
36A |
36A |
40A |

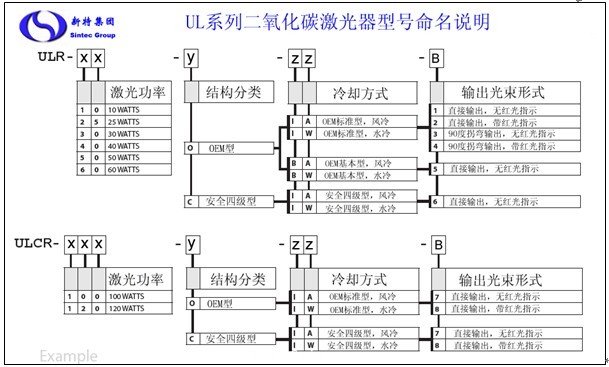

訂貨時，請按下面的詳細型號說明訂貨：
型號:CO2-ULR-XX-Y-ZZ-B (<100W) 或 CO2-ULCR-XXX-Y-ZZ-B (>=100W)
XX--代表激光功率,可以是10,25,30,40,50,60,100,120,單位:W（瓦）
Y----代表結構形式,可以是OEM基本型和OEM標準型（用O表示）、安全四級型（用C表示）,ULCR沒有基本型風冷。
ZZ--代表冷卻方式,（1）如果是OEM基本型，BA代表風冷；BW代表水冷；（2）如果是OEM標準型，IA代表風冷；IW代表水冷；（3）如果是安全四級型,IA代表風冷；IW代表水冷。
B----輸出光束形式,如直接輸出或90度拐彎輸出。
型號例子：CO2-ULR-10-O-BA-1：OEM基本型，風冷10W激光器，不帶紅光指示直接輸出。
CO2-ULR-50-O-IA-2：OEM標準型，風冷50W激光器，帶紅光指示直接輸出。
CO2-ULR-50-O-IW-4：OEM標準型，水冷50W激光器，帶紅光指示90度拐彎輸出。
CO2-ULR-50-O-IA-3：OEM標準型，風冷50W激光器，不帶紅光指示90度拐彎輸出。

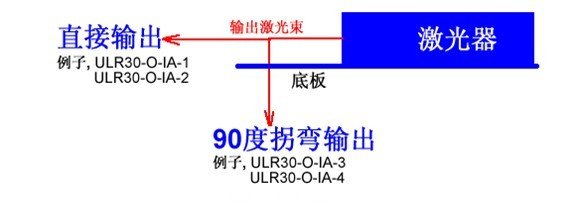

輸出光束形式說明：90 度拐彎輸出是穿過底板向下輸出激光束。
外形圖和外形尺寸：

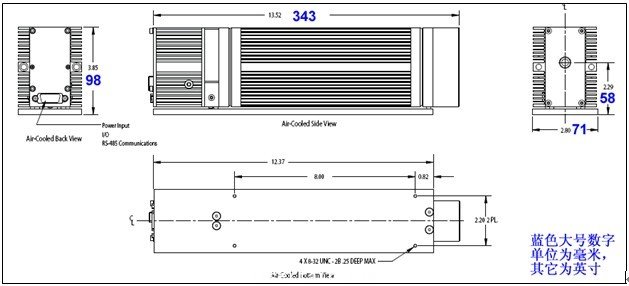

OEM 基本型10W激光器外形尺寸：

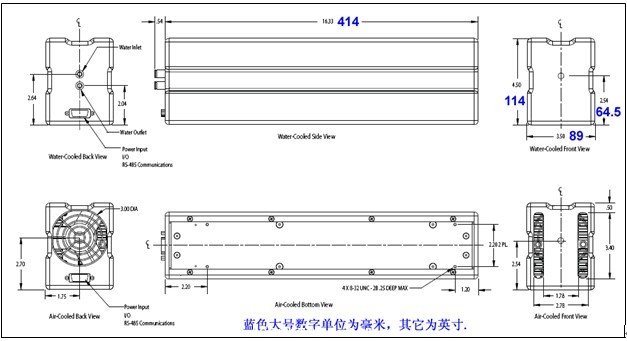

OEM 標準型10W激光器外形尺寸：

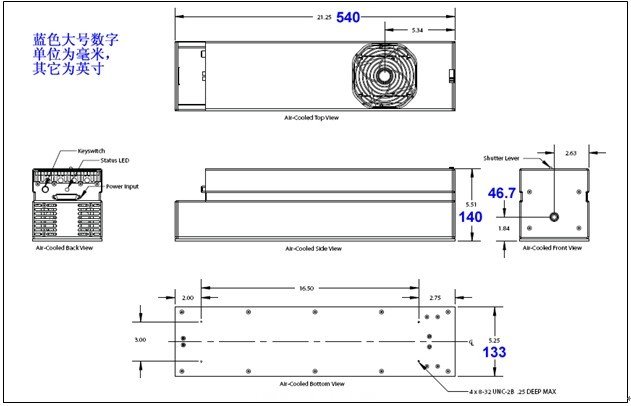

OEM 標準型30W激光器外形尺寸：

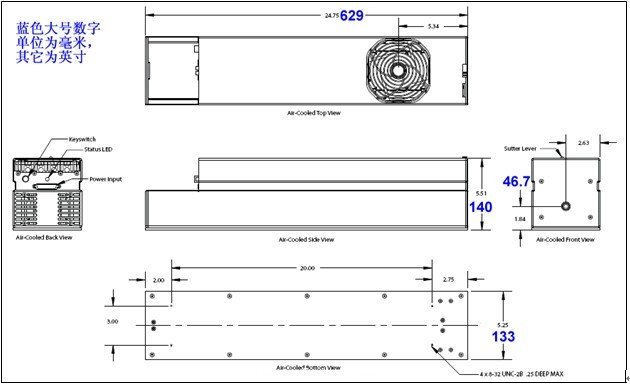

OEM 標準型40W激光器外形尺寸：

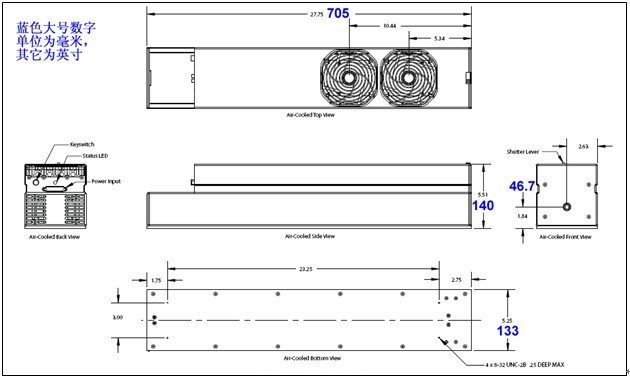

OEM 標準型50W激光器外形尺寸：
OEM 基本型50W激光器外形尺寸：

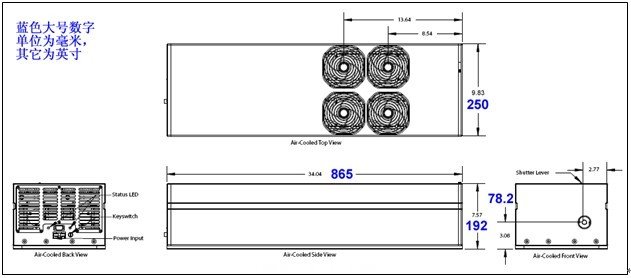

OEM 標準型100W 激光器外形尺寸：
