特別穩定的性能及緊湊結構使得小巧的Modular OEM-spectrograph S202能滿足各種原始設備制造商OEM的特別要求。采用專利的雙色散設計，Modular OEM-spectrograph S202具有緊湊的結構和低的雜散光。Modular OEM-spectrograph S202不包含任何活動部件,具有高的機械和熱穩定性。采用1200L/mm凹面光柵，大孔徑非球面反射鏡，靈敏度特別高，光學分辨率可以達到40pm。

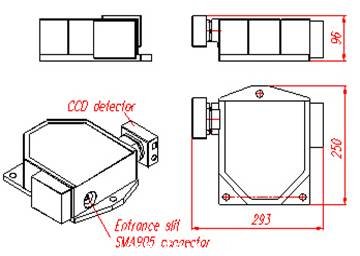

Modular OEM-spectrograph S202平面圖

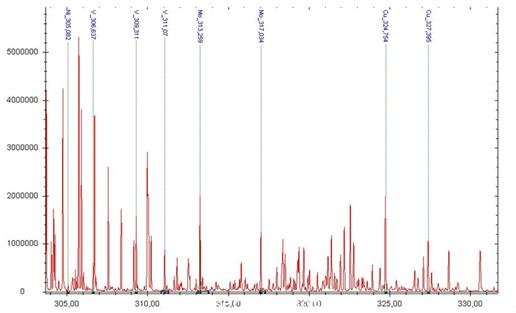

S202測得的低碳鋼原子304nm -332nm 的光譜圖
特點：
l準確度高
l穩定性高
l緊湊設計、無移動部件
l可選光譜范圍
l低雜散光
技術參數：
|
光學結構 |
雙色散 |
||
|
焦距 |
404mm |
||
|
F# |
1 : 5.9 |
||
|
平場 |
30 x 5 mm |
||
|
入射/出射狹縫 |
20 mkm |
||
|
衍射光柵 |
50х50х10mm |
||
|
線/mm |
2400 gr/mm |
1800 gr/mm |
1200 gr/mm, |
|
逆色散 |
0.73 nm/mm |
1.0 nm/mm |
1.5 nm/mm |
|
多通道陣列帶通 |
20 nm |
27 nm |
40 nm |
