近年來，我公司研制生產的型號產品主要包括宇航系列發射平臺、導彈武器地面設備等，各型號產品中很多零部件產品由于使用環境特殊，對產品表面硬度（淬硬層）或局部硬度（淬硬層）有特殊要求，所以需要對產品表面或局部進行表面淬火。但因中高頻淬火感應器制作難以滿足形狀較為復雜的淬火部位（如圖1所示產品淬火部位燕尾槽、S形槽形狀），且采用目前公司內表面淬火方法不容易保證產品淬硬層深度1mm左右的技術要求。

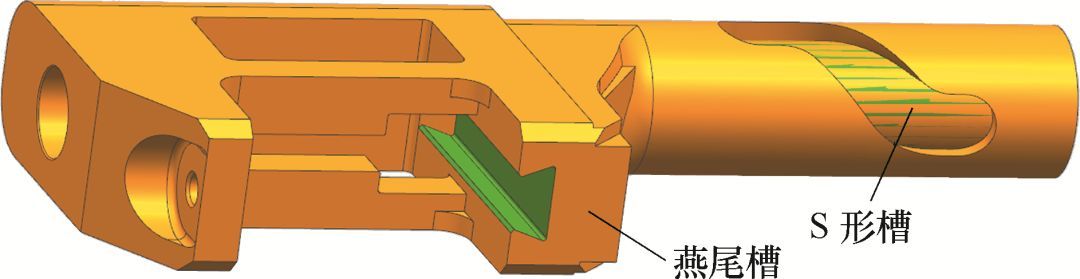

圖1 異形面產品示意

激光淬火技術作為一種新型的熱處理工藝，與傳統表面淬火技術相比，具有加熱速度快、所得組織細密、淬硬性高、不變形等特點，并且技術適用性廣，不受感應器制作難度的限制。本文首先將對激光淬火工藝技術作一詳細說明，其次對工廠生產的缸筒進行了局部激光表面淬火，最后提出了生產中存在的主要問題及一些改進措施。

1.激光表面淬火工藝研究

（1）激光表面淬火原理

激光表面淬火技術是利用聚焦后的激光束作為熱源照射在待處理工件表面，使其需要硬化部位溫度瞬間急劇上升而形成奧氏體，隨后經快速冷卻獲得晶粒細的馬氏體或其他組織的淬硬層過程的熱處理加工技術。

（2）激光表面淬火技術特點

激光淬火和工廠現有的中高頻淬火、滲碳淬火相比，有以下特點：

第一，功率密度高、加熱速度極快，零件變形極小，且可以通過熱處理工藝來控制變形，工件處理后不需要修磨，可以作為零件精加工的最后一道工序。

第二，可以對形狀復雜零件；如盲孔、內孔、小槽、薄壁零件等進行處理或局部處理，也可根據需要在同一零件的不同部位進行不同的處理。可以克服高頻淬火因受感應器限制難以對形狀復雜零件進行表面淬火、加熱區域難以控制、薄壁零件淬火易開裂的問題；對大型零件的加工也無需受到滲碳淬火等化學熱處理時爐膛尺寸的限制。

第三，通用性強。由于激光聚焦深度大，淬火時對零件的尺寸、大小及表面都沒有嚴格的限制。而現有的中高頻淬火對各種零件都得制作合適的感應器。

第四，對于某些淬火溫度較高的不銹鋼零件，其淬火溫度和熔點溫度很接近，在使用感應器進行產品局部表面淬火時很容易燒傷夾角或不規則部位，導致零件報廢，而激光表面淬火則不受此限。

第五，激光淬火冷卻速度很快，不需要水或油等冷卻介質，是清潔、高效的環保淬火工藝。

第六，表面淬硬層組織細，硬度高，耐磨性好，能滿足淬硬層深度較淺（一般在0.3~2.0mm）表面淬火產品。

（3）工藝參數及其相互關系

激光表面淬火是一個錯綜復雜的快速加熱、快速冷卻的淬火過程。激光淬硬層的尺寸參數（淬硬層寬度、淬硬層深度、表面粗糙度）和性能參數（表面硬度、耐磨性、組織變化）取決于激光功率密度（激光功率、光斑尺寸）、掃描速度、材料的特性（成分、原始狀態）和材料表面預處理情況等，同時也與被處理零件的幾何形狀和尺寸以及激光作用區的熱力學性質有關。在其他工藝因素不變的條件下，其主要工藝參數激光器輸出功率P、掃描速度V和作用在材料表面上的光斑尺寸D，三者的綜合作用直接反映了激光淬火過程的保溫溫度及其保溫時間。3個參數對激光表面淬火效果的影響關系為：淬硬層深度與激光功率成正比，與光斑大小和掃描速度成反比。

另外，還應考慮各參數值的選擇范圍，D不能過大，V不能過小，以免冷卻速度過低，不能實現馬氏體轉變。反之，當激光輸出功率過大時，容易造成表面熔化，影響表面的幾何形狀。奧氏體的轉變臨界溫度與材料的熔點之比值越小，允許產生相變的溫度范圍越大，硬化層深度就越深。除此之外，硬化帶的掃描花樣（圖形）和硬化面積比例、硬化帶的寬窄以及激光作用區吹送氣體狀況、光路系統以及光束焦距等均會對激光表面淬火質量有一定的影響。

（4）激光表面淬火掃描方式

激光淬火的掃描方式有圓形或矩形光斑的窄帶掃描和線形光斑的寬帶掃描。窄帶掃描的硬化帶寬度與光斑直徑相近，一般在5mm以內。對于要求大面積硬化時，必須逐條地進行掃描，掃描帶之間需要重疊，重疊部分將留下回火軟化帶。回火軟化帶的寬度與光斑特性有關，一般均勻矩形光斑產生的回火軟化帶較小。為了減少軟化帶的不良影響，需采用寬帶掃描技術。寬帶掃描將聚焦的圓光斑變成線光斑，掃描寬度大為提高。

（5）激光表面淬火區預處理

在產品激光淬火前，工件表面粗糙度值很小，在淬火中會嚴重影響材料表面對激光光能的吸收率。因此，在激光淬火前需要對待處理工件表面進行預處理。表面預處理方法很多，包括磷化法、提高表面粗糙法、氧化物涂料法、黑色涂料法等，其中最常用的是磷化法、黑色涂料法和氧化物涂料法，如表1所示。

表1 常用黑化處理方法

2.缸筒局部淬火應用情況

缸筒材質為合金結構鋼35CrMoV，熱處理技術要求：

①外徑φ100.14mm±0.05mm處硬度≥50HRC，淬硬層深度（淬硬層深度定義為從表面以下硬度在35HRC以上的厚度）1～1.5mm。

②表面不可有熔化、裂紋、變形等缺陷。

③產品表面不可碰劃傷。缸筒外形形狀及尺寸如圖2所示。

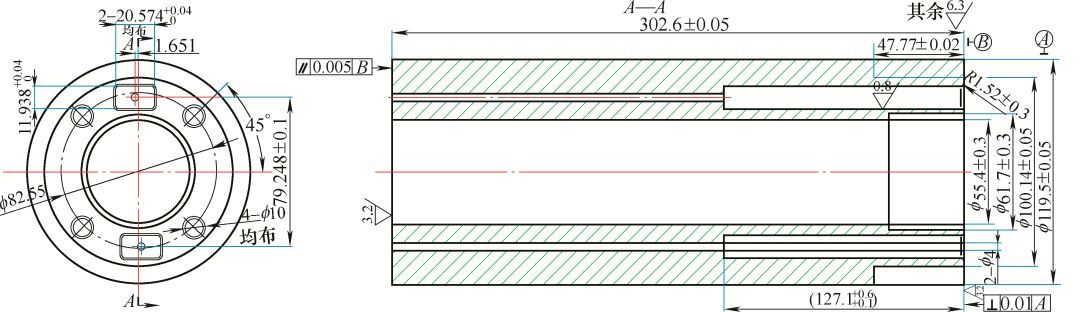

圖2 缸筒外形形狀及尺寸

（1）設備名稱

激光多功能加工系統，設備型號為RC-LMS-4000-D-R。

（2）激光淬火前準備

清洗缸筒工件表面的油污、雜質等，并確保激光淬火部位表面外觀質量；缸筒激光淬火部位光潔度較高，表面均勻涂上SiO2激光吸光涂料，減小缸筒表面激光的發射來保證激光的吸收率；缸筒激光淬火前烘干涂層，為后續激光淬火做準備；檢驗設備的工作狀態，保證淬火過程中設備的正常運行。

（3）選定工藝參數

所使用激光加工系統為半導體激光器。工藝參數選擇為：最大輸出功率P=4kW，掃描速度V=25mm/s，光斑寬度B=10mm。

（4）激光表面淬火后淬硬區的硬度

將激光表面淬火過的試樣，沿掃描中心帶切開，制備金相試樣。用顯微硬度計進行硬度測試（載荷：200gf，保載時間10s）。經激光表面淬火區硬度測試后，激光表面淬火硬度與深度關系如表2所示。從表中可知：激光表面淬火后距試料表面0.2mm處硬度為55.4HRC，距試料表面1.4mm處硬度為28.4HRC，由表中數據可看出：試料表面硬度由表到里硬度呈下降趨勢，但硬度降幅幅度較小，侍從淬硬層深1.2mm處開始硬度急劇下降，到1.4mm處硬度已為缸筒基體硬度。距表面1.3mm處，試料硬度值為36.6HRC，而根據缸筒淬硬層硬度技術條件要求（＞35HRC），缸筒試料淬硬層深度應為1.3mm，激光表面淬火后表面硬度為55.4HRC，符合缸筒圖樣所提熱處理淬硬層硬度、深度技術條件。

表2 激光表面淬火硬度與深度關系

（5）缸筒表面外觀質量

激光表面淬火后，缸筒淬火區無明顯的氧化脫碳現象，表面粗糙度值較低，經磁粉無損檢測后表面無微小裂紋現象。并經專業的檢測手段檢測缸筒淬火區沒有變形缺陷產生。

從產品外觀質量要求和熱處理淬硬層深度、硬度方面都符合圖樣要求。

3.激光淬火中存在的主要問題及改進措施

（1）激光淬火生產中存在的主要問題

根據激光表面淬火工藝研究中工藝參數及其內在聯系可知：在激光淬火生產過程中操作人員對各項工藝參數準確控制、要求嚴格，不可避免會出現工藝穩定性較差情況發生。出現這一現象的原因主要是光斑功率密度及激光不均勻性影響淬火工藝的穩定性；光斑形狀對淬硬層均勻性的影響；激光表面淬火中大面積淬硬層難以保證；工件初始狀態對激光淬火質量的影響。

（2）提高激光淬火生產的一些改進措施

在使用激光淬火加工系統設備生產產品時，必須優化控制淬火過程中的各種因素來保證激光淬火工藝的穩定性。在精確控制激光功率、掃描速度、光斑尺寸等工藝因素的基礎上，產品淬火前技術人員可根據產品材料導熱系數、熱擴散系數、熔點、相變臨界溫度以及產品淬火部位外形形狀，將影響因素預先輸入智能監測工藝過程系統。在淬火過程中，操作人員根據智能系統控制中心顯示的各種參數變化規律信息，來實時控制激光器、光學系統、回轉平臺的準確運行，從而完成淬火的準確控制，實現激光表面淬火產品高質量的目的。如圖3所示，傳感器1～4分別監控激光器輸出光束的功率及功率密度分布、光束轉換系統的調節狀態、工件表面激光輻照區的溫度變化及工作臺的運動狀態。

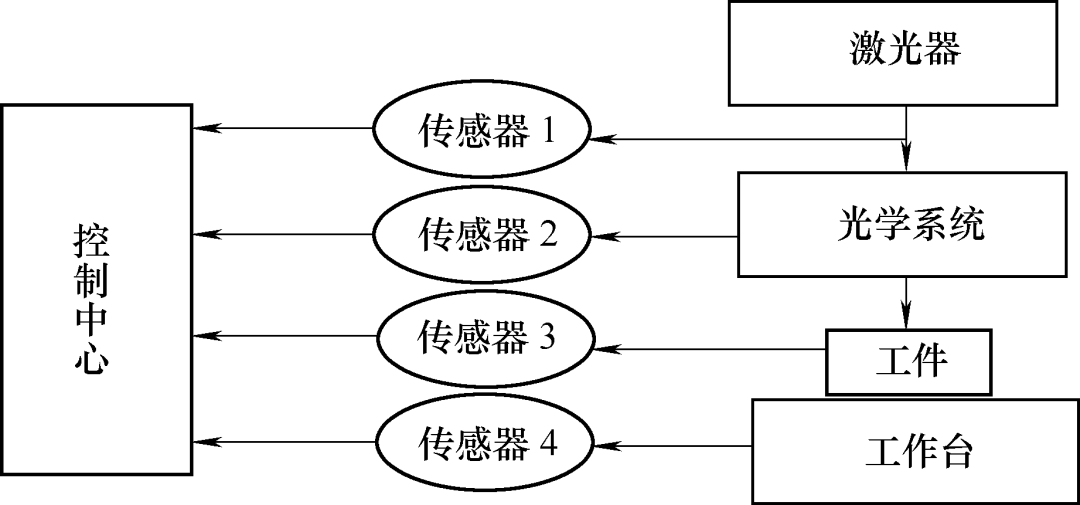

圖3 激光淬火過程實時控制系統

4.結語

目前，激光淬火技術的研究、開發、應用還處于上升階段，在形狀較為復雜的工件中仍存在一些問題。但是，激光淬火是一新型的熱處理前沿技術，采用此技術可以解決傳統表面淬火難以實現的技術目標。并且在淬火生產中，不需要任何冷卻介質，符合國內外熱處理行業規定的“少無氧化生產、綠色生產”的環保發展目標要求，在今后國內鋼鐵冶金、汽車、國防建設、航天航空等領域會發揮越來越重要的作用。

作者：甄延波、程良、常森、岳佳宏、李玲、孟璇

單位：山西航天清華裝備有限責任公司

來源：《金屬加工（熱加工）》雜志
