本刊派員至中國光博會CIOE會場了解4G/LTE高速通訊傳輸的趨勢與商機。一走近光通訊廠商區,我們就遇見了Phytrex Technology釩創科技中國區業務總監Jerry嚴立梃先生,為了多了解光通訊高速傳輸量測,二話不說當然請Phytrex嚴總監針對光通訊BERTScope誤碼測試作進一步解說.
        Jerry 笑著說明釩創10Gb/s BERT 具有的4 通道設計很不錯,而且是分成兩臺獨立設計很方便使用.有2 眼圖Eye diagram是亮奌.electrical test電口設計方便好用, 光口只要加個測試板即符合光路測試Optical test需求. 釩創誤碼儀是二信道,不同信道還可以獨立使用. 每一臺都有兩個Channel,而且獨立輸出,且皆為Differential (含PPG,ED,Scope). 買一臺是2通道,買一套2臺儀器就是四信道.有此二信道功能,當然也可擴充至四通道給生產線用.Phytrex的誤碼測試儀還可將10Gb/s BERT用放大器Mux技術將設備提升到40Gb/s等級使用.
      Phytrex 是量測儀器達人,主要做High speed test光通訊測試, Transceiver光模塊測試,Thunderbolt測試,QSFP測試,SFP+測試,RX測試,TX測試,SATA測試,HDMI測試等. AOC 測試多種. 其中又以誤碼測試Bit Error Rate Tester最專精,規格從3Gb/s,5Gb/s,10Gb/s針對RD研發與生產品管QC量測使用.


      嚴總監補充說:Phytrex研發BERT誤碼測試近十年。從1.25Gb/s,3Gb/s, 5Gb/s, 10Gb/s,由電口Port,光口Port,2接口Port,4接口Port,將單純BERT誤碼儀演進到現在BERTScope誤碼儀+示波器功能,將誤碼儀+示波器二臺測試儀結合為一套,讓工程師簡單好用,專心解決問題.

      釩創誤碼儀是一套有兩臺,每臺二通道,所以同時能測四個DUT待測對象.不同通道還可以獨立使用. 每一臺都有兩個接口Channel,而且獨立輸出,且皆為Differential (含PPG,ED,Scope). 買一臺是2通道,買一套2臺儀器就是四信道改善以往缺點.而且有Patten Generation 與Error detector多種功能可用.
將常用端口集中于同一接口,且Eye Diagram Test眼圖量測規格好.Cost/Price性能價格比高。物美又價廉讓大家樂得買單.

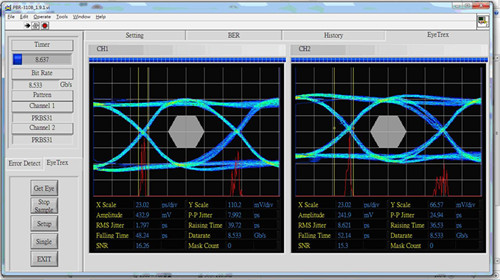

       Jerry再補充說：釩創Phytrex的 10Gb/s等級Bit Error Rate Tester除了量誤碼,可直接看示波Eye diagram,也能檢查Musk,我們花很長時間作研究建基本測試數據,擁有自動標準校正，在關鍵量測部份突破，主要功能 (1) BER Test (2) Eye Diagram Test (3) Mask Test (4) Eye Contour.

      Jerry最后接著說：客戶為了省成本,還將Phytrex 10Gb/s BERT用放大器Mux技術將設備提升到40Gb/s等級測試多信道BERT內建CDR若接示波器,每一臺前面都有Trigger 輸出,例如,看Ch1,Ch2眼圖時,就搭配第一臺10Gb/s的Trigger,若要測Ch3,Ch4則使用第二臺10Gb/s的Trigger,或可接上一個RF switch,用計算機切換Trigger.因Trigger頻率大約200MHz以下,用RF Switch是很容易達到.若要測BER或釩創Scope時,不需任何同步訊號,因每一信道都內建CDR,即使隨意接都沒問題,例如Ch1 PPG可以接到Ch3或 Ch4或者甚至第三臺的Error Detector or Scope.不用擔心.
